БЗП-01: улучшаем, сохраняя лучшее

Как разрабатывался БЗП-01, как мы его усовершенствовали, какие особенности в нем теперь? Ответы на данные вопросы вы найдёте в данной статье!

История продукта БЗП-01

БЗП-01 – устройство релейной защиты и автоматики для наиболее массового сегмента потребителей. Это самый массовый продукт в линейке устройств РЗА производства НПП «Микропроцессорные технологии» – более 6400 штук находятся в эксплуатации на начало 2018 года.

  Выпускаемое с 2008 года устройство зарекомендовало себя благодаря своей простоте и надёжности:аппаратно-программная унификация для всех типов присоединений;отстыковывающееся устройство сопряжения с цепями тока и напряжения – нет необходимости в размыкании токовых цепей для замены блока;простая индикация и навигация по меню устройства;оптимальная цена.

БЗП-01 не боится экстремальных условий: температурный диапазон работы устройства от -40 до +50 градусов Цельсия — он разработан в Сибири и успешно эксплуатируется от солнечного Узбекистана до территории за Полярным кругом.

Девятилетний опыт эксплуатации в совокупности с заводской гарантией в 10 лет позволили НПП МТ накопить реальную статистику по неисправностям и отказам устройств, находящихся в эксплуатации. Все возникшие неисправности оборудования были устранены по гарантии.

Продукт имеет очень низкий «рейтинг страха» среди наших сотрудников Sales & Service так как число нареканий со стороны Клиента – минимально.

Мы захотели

В 2017 году нами была поставлена цель значительно повысить надёжность устройств БЗП-01, которая выполняется в рамках глобальной программы повышения качества оборудования, выпускаемого нашей компанией. Цель которой – улучшение качества в три раза.

Мы проанализировали

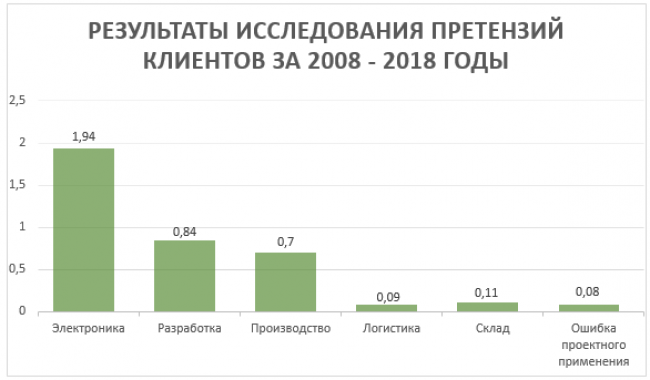

В нашей компании каждый случай ремонта фиксируется в информационной системе, расследуется и таким образом мы накопили точную статистику. Совокупный процент брака из всех БЗП-01 находящихся в эксплуатации с 2008 года составляет 3,76% из которого получена нижеследующая классификация основных направления по улучшениям:

Мы провели анализ отзывов и предложений, а главное, причин отказов во время ремонта устройств и выработали перечень изменений, которые позволяют снизить долю выхода БЗП-01 из строя ниже 1% за период эксплуатации в 10 лет. Инженеры нашей компании осознали, что:

  • ряд электронных компонентов имеет худшую надежность по сравнению с другими элементами устройства;
  • жидкокристаллический дисплей обладает рядом эксплуатационных ограничений, при длительной непрерывной работе снижается его яркость;
  • несоответствие порогов срабатывания дискретных входов современным нормам для систем на постоянном и переменном оперативном токе требовало актуализации;
  • алгоритмы защит и автоматики требовали улучшений, уточнений эксплуатационной документации;
  • наличие монтажной рамки для крепления к панели усложняет процесс установки и замены оборудования.

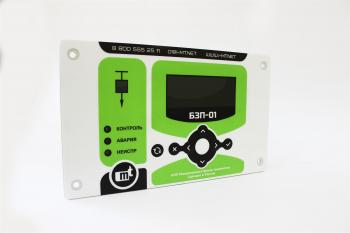

Мы улучшили «железо»

В результате запланирован и реализован проект модернизации устройства БЗП-01. И вот что мы сделали:

  • жидкокристаллический дисплей заменён на новый OLED-дисплей, обладающий лучшими эксплуатационными характеристиками;
  • произведена замена менее надёжных компонентов на более качественные брендовые аналоги, а информационная система закупок компании добавлена контролем разрешенных поставщиков для всей электронной комплектации;
  • значительно повышен уровень защиты от электромагнитных помех. Все испытания проводили не только по ГОСТ, а в более жестких условиях, когда устройство функционировало без корпуса, а воздействия подавали не только по портам, но и непосредственно на внутренние элементы схемы;
  • актуализированы пороги срабатывания и возврата дискретных входов;
  • учтены пожелания служб эксплуатации, проектных организаций и нашей службы Сервиса по улучшениям алгоритмов защит и автоматики, проведена работа по актуализации эксплуатационной документации;

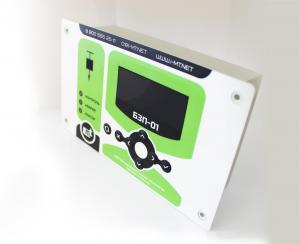

  • качественно новый корпус позволил отказаться от монтажной рамки для крепления к панели и не содержит щелей и стыков, представляя собой конструкцию, защищающую электронику от проникновения пыли и грязи.

Пример видео испытаний на «статику»

Проверка «сочности дисплея» БЗП-01

Мы улучшили программу

Изменения затронули и программную часть, 139 улучшений из которых основные представлены ниже:

  • добавлена настраиваемая задержка срабатывания дискретных входов и возможность индивидуальной инверсии сигналов;
  • полностью переработан алгоритм автоматического повторного включения, добавлен второй цикл АПВ;
  • добавлены алгоритмы второй ступени защиты минимальной частоты и второй ступени земляной защиты для типов присоединения –ТН и –ОТ соответственно;
  • переработан алгоритм внешнего отключения от защиты от дуговых замыканий – добавлен пуск по току;
  • улучшен алгоритм логики управления выключателем – запустить подстанцию в «тёмную» теперь гораздо проще, даже если БЗП обесточивает сам себя и не получает сигнал РПО/РПВ;
  • добавлена возможность ограничения длительности команды отключения выключателя, предусмотренная для сброса команды в случае отсутствия подтверждения отключения выключателя сигналом РПО при исчезновении оперативного питания на ПС;
  • изменён механизм индикации «Несоответствие цепей управления» по пожеланию эксплуатирующих организаций.

Мы видим перспективу

Мы будем производить обновлённую версию БЗП-01 в 2019 – 2020 годах, при этом мы не останавливаемся на достигнутом и в ближайшее время начнем очередной проект по его модернизации. В рамках будущей работы БЗП-01 получит мощную коммуникационную часть и цифровое ядро от платформы «Алтей», обновленный терминал защиты будет обладать характеристиками для применения в архитектуре цифровой подстанции.
