ШПА‑МТ — это специализированный шкаф противоаварийной автоматики, предназначенный для повышения устойчивости и надежности работы энергосистемы. Он используется для автоматического действия на оборудование при развитии аварийных и предаварийных режимов, когда одних только локальных защит уже недостаточно.
Шкаф применяют на подстанциях, электростанциях и крупных узлах сети для реализации функций локальной и общеподстанционной противоаварийной автоматики, разгрузки, ограничения токов и мощности, а также для взаимодействия с системами релейной защиты и АСУ ТП.
Основные функции противоаварийной автоматики
Конкретный набор функций ШПА‑МТ задаётся проектом, но типично шкаф ПА выполняет следующие задачи:
- Контроль параметров режима
Отслеживание частоты, напряжения, мощности, перетоков, состояний линий и трансформаторов, загрузки оборудования. - Выявление опасных режимов
Обнаружение условий, которые могут привести к потере устойчивости, перегрузке оборудования, недопустимому снижению или повышению частоты/напряжения. - Формирование управляющих воздействий
Автоматический пуск заданных действий:- разгрузка по частоте (отключение части нагрузки);
- отключение отдельных линий или трансформаторов;
- перераспределение потоков мощности;
- ограничение перегрузки оборудования.
- Взаимодействие с РЗА и смежными ПА
Прием и передача команд между устройствами релейной защиты и другими шкафами ПА, а также выдача сигналов в системы верхнего уровня. - Регистрация аварийных событий
Журнал событий, фиксация срабатываний ПА, хранение осциллограмм и параметров режима на момент действия автоматики для последующего анализа.
Конструкция и особенности исполнения ШПА‑МТ

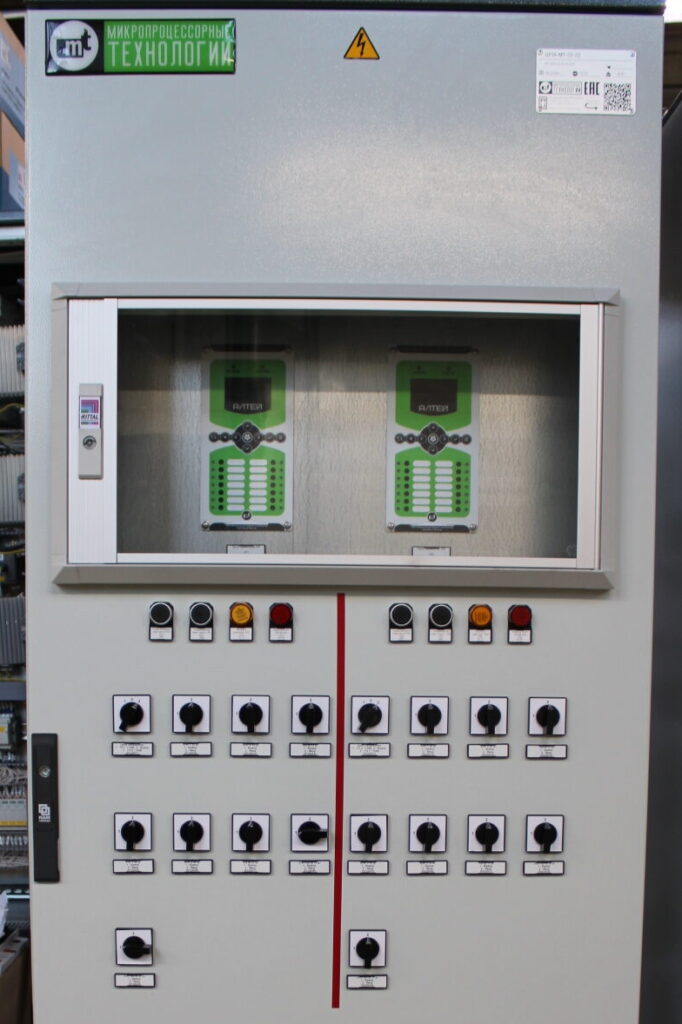

Шкаф ШПА‑МТ выполняется в виде напольного металлического шкафа с фронтальным обслуживанием, рассчитанного на эксплуатацию в помещении подстанции или щитового зала. Внутри размещаются:
- микропроцессорные терминалы противоаварийной автоматики и/или специализированные контроллеры;
- модули ввода‑вывода для подключения сигналов от измерительных трансформаторов, релейной защиты, выключателей, АСУ ТП;
- аппаратура оперативного тока, устройства питания, коммутационные аппараты;
- клеммные ряды и кабельные каналы для вторичных цепей;
- органы индикации и управления: светодиодная сигнализация, кнопки, переключатели, панель оператора при необходимости.
По техническому заданию заказчика шкаф может быть выполнен:
- с различной степенью защиты корпуса (например, IP31–IP54);
- в нужном климатическом исполнении и категории размещения;
- с конкретным набором интерфейсов и протоколов (Modbus, IEC‑104, и др.) для интеграции в АСУ ТП/SCADA;
- с резервированием отдельных элементов (питания, логических контроллеров) для повышения отказоустойчивости.
Преимущества применения ШПА‑МТ
Внедрение шкафа противоаварийной автоматики ШПА‑МТ позволяет:
- повысить устойчивость энергосистемы за счёт своевременных автоматических воздействий при авариях и нарушениях режима;
- снизить риск крупномасштабных отключений и каскадных аварий при развитии повреждений;
- автоматизировать сложные решения, которые диспетчер не всегда успевает принять вручную в доли секунды;
- улучшить управляемость и наблюдаемость работы узла сети за счёт регистрации событий и передачи данных в АСУ ТП;
- повысить безопасность персонала и оборудования, минимизируя последствия тяжелых аварийных ситуаций.
ООО НПП «Микропроцессорные технологии» — разработчик и производитель ШПА‑МТ
ООО НПП «Микропроцессорные технологии» разрабатывает и производит шкафы релейной защиты, автоматики и противоаварийной автоматики для подстанций и объектов электроэнергетики. Шкаф ШПА‑МТ входит в линейку шкафных решений ПА, которые могут быть интегрированы с существующей системой РЗА, АСУ ТП и телемеханикой заказчика.
Компания обеспечивает полный цикл работ:
- анализ режимов и требований к противоаварийной автоматике на конкретном объекте;
- разработку алгоритмов ПА и проектных решений;
- конфигурирование микропроцессорных терминалов и логических устройств;
- изготовление шкафа ШПА‑МТ на собственном производстве;
- заводские испытания, шеф‑монтаж и пусконаладку на объекте;
- обучение эксплуатационного персонала и техническую поддержку в процессе эксплуатации.
Благодаря опыту реализации проектов в энергетике и промышленности, “Микропроцессорные технологии” адаптируют ШПА‑МТ под реальные условия работы, особенности сети и требования нормативных документов, обеспечивая надёжную и предсказуемую работу противоаварийной автоматики на протяжении всего срока службы оборудования.
Назначение ШПА‑МТ
Шкаф противоаварийной автоматики ШПА‑МТ от ООО НПП «Микропроцессорные технологии» — это надёжное решение для повышения устойчивости энергосистемы, которое обеспечивает автоматическое реагирование на критические режимы, минимизирует последствия аварий и интегрируется в современные системы АСУ ТП. Компания гарантирует полный цикл — от проектирования и настройки под конкретный объект до пусконаладки и сопровождения, обеспечивая бесперебойную работу оборудования на подстанциях и промышленных объектах на протяжении всего срока эксплуатации.
