Шкаф дифференциальной защиты ошиновки ШЗО‑МТ 6–220 кВ

Он обеспечивает селективное отключение повреждений на сборных шинах, повышая надёжность и живучесть подстанции.

Назначение и область применения

Шкаф дифференциальной защиты ошиновки ШЗО‑МТ используется для защиты:

• шинных систем с несколькими присоединениями (фидеры, вводы, трансформаторы);
• распределительных устройств подстанций энергосистем, промышленных предприятий и инфраструктурных объектов.

Основная задача ШЗО‑МТ — обнаружение внутреннего повреждения в зоне шин и их ошиновки и мгновенное отключение повреждённых присоединений, не затрагивая исправные участки сети.

Конструктивные особенности ШЗО‑МТ

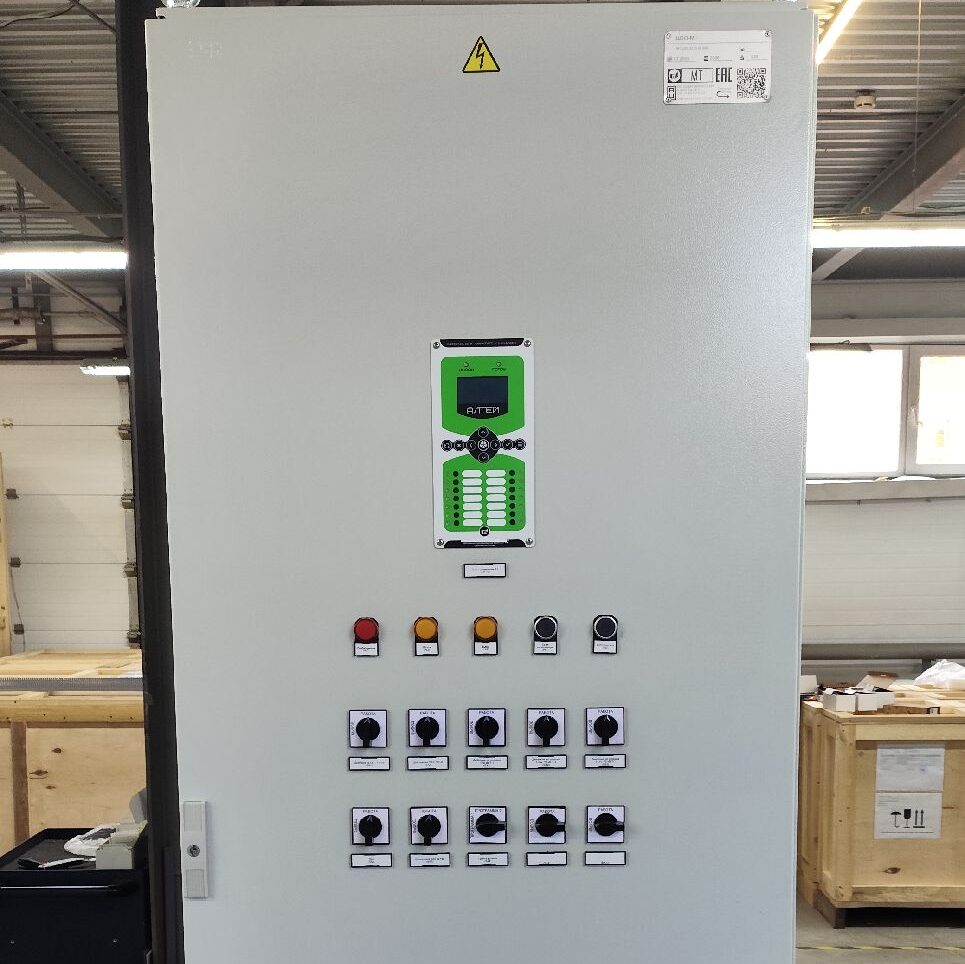

Шкаф обычно выполняется в напольном металлическом корпусе с фронтальным обслуживанием, ориентирован для установки в РУ подстанций и комплектных распределительных устройствах. Характерные элементы:

• микропроцессорные терминалы ДЗО с необходимым количеством токовых входов;
• клеммные ряды для подключения трансформаторов тока всех присоединений;
• аппаратура оперативного тока (источники питания, автоматы, реле контроля);
• органы местной сигнализации и управления (лампы, кнопки, переключатели);
• интерфейсы связи (RS‑485/IEC‑104/Modbus TCP и др.) для интеграции в АСУ ТП.

По заказу шкаф может поставляться:

• с заданным количеством присоединений в зоне ДЗО;
• с различной степенью защиты оболочки (IP31–IP54) и климатическим исполнением;
• с набором интерфейсов и протоколов, согласованным с системой верхнего уровня заказчика.

Преимущества дифференциальной защиты ошиновки

Использование ШЗО‑МТ даёт подстанции ряд критически важных преимуществ:

• Максимальная селективность — отключается только зона шин с повреждением, при этом прилегающие линии и трансформаторы сохраняются в работе, где это возможно.
• Минимальное время срабатывания — дифференциальные защиты шин относятся к быстродействующим, что снижает тепловые и динамические повреждения оборудования.
• Высокая чувствительность — защита фиксирует даже “нежёсткие” внутренние замыкания, которые могут быть слабо заметны по токам на удалённых присоединениях.
• Устойчивость к внешним КЗ и переходным процессам.
• Гибкость адаптации под конкретную схему — можно конфигурировать количество присоединений, деление на зоны, логику взаимодействия с УРОВ, АПВ, АВР.

ООО НПП «Микропроцессорные технологии» и ШЗО‑МТ

Наша компания является производителем шкафов релейной защиты и автоматики, включая шкафы дифференциальной защиты ошиновки для классов напряжения 6–220 кВ. Мы специализируемся на комплексных шкафных решениях РЗА, которые включают:

• проектирование логики ДЗО под конкретную схему шин;
• подбор микропроцессорных терминалов, согласованных по токовым цепям и протоколам связи;
• изготовление шкафов ШЗО‑МТ на собственном производстве;
• проведение заводских испытаний и настройку уставок;
• шеф‑монтаж, пусконаладку и обучение персонала заказчика;
• гарантийную и постгарантийную поддержку.

Благодаря опыту внедрения решений на подстанциях энергетики, промышленности и транспорта, адаптируем шкафы ШЗО‑МТ под реальные схемы и эксплуатационные условия, а не предлагаем абстрактный “типовой” продукт. Это снижает риск ошибок при проектировании и повышает надёжность работы дифференциальной защиты шин в течение всего срока службы оборудования.

Применение ШЗО-МТ

ШЗО‑МТ — это специализированный шкаф дифференциальной защиты ошиновки 6–220 кВ, предназначенный для быстрого и селективного отключения внутренних коротких замыканий на шинах. Он сочетает в себе функции ДЗО, резервных токовых защит, автоматики и сигнализации, интегрируется в АСУ ТП и адаптируется под конкретную схемо‑техническую конфигурацию подстанции.

ООО НПП «Микропроцессорные технологии» разрабатывает и производит такие шкафы, обеспечивая полный цикл — от проектирования и подбора схемы до пусконаладки и сопровождения — что делает ШЗО‑МТ надёжным элементом современной системы релейной защиты и автоматики подстанций.
