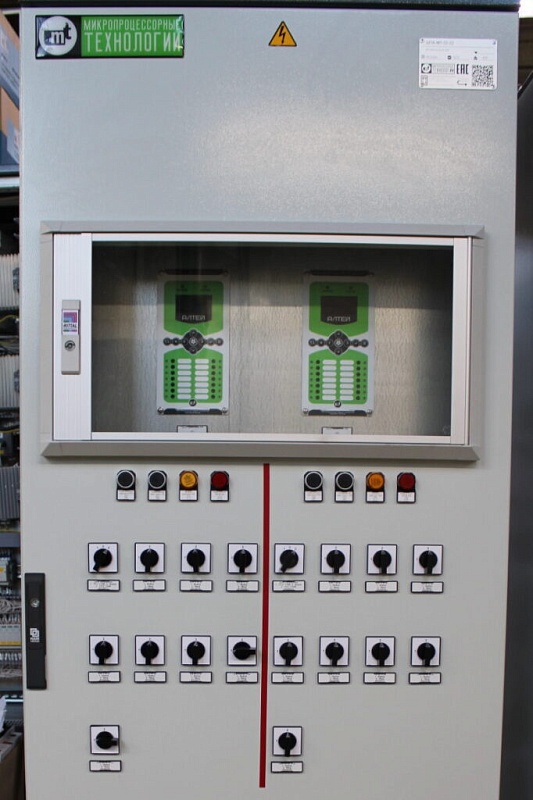

Шкаф противоаварийной автоматики ШПА‑МТ

ШПА‑МТ — это специализированный шкаф противоаварийной автоматики, предназначенный для повышения устойчивости и надежности работы энергосистемы. Он используется для автоматического действия на оборудование при развитии аварийных и предаварийных режимов, когда одних только локальных защит уже недостаточно. Шкаф применяют на подстанциях, электростанциях и крупных узлах сети для реализации функций локальной и общеподстанционной противоаварийной автоматики, разгрузки, ограничения токов и мощности, а также для взаимодействия с системами релейной защиты и АСУ ТП.

Основные функции противоаварийной автоматики

Конкретный набор функций ШПА‑МТ задаётся проектом, но типично шкаф ПА выполняет следующие задачи:

• Контроль параметров режима
  Отслеживание частоты, напряжения, мощности, перетоков, состояний линий и трансформаторов, загрузки оборудования.
• Выявление опасных режимов
  Обнаружение условий, которые могут привести к потере устойчивости, перегрузке оборудования, недопустимому снижению или повышению частоты/напряжения.
• Формирование управляющих воздействий
  Автоматический пуск заданных действий:
  • разгрузка по частоте (отключение части нагрузки);
  • отключение отдельных линий или трансформаторов;
  • перераспределение потоков мощности;
  • ограничение перегрузки оборудования.
• Взаимодействие с РЗА и смежными ПА
  Прием и передача команд между устройствами релейной защиты и другими шкафами ПА, а также выдача сигналов в системы верхнего уровня.
• Регистрация аварийных событий
  Журнал событий, фиксация срабатываний ПА, хранение осциллограмм и параметров режима на момент действия автоматики для последующего анализа.

Конструкция и особенности исполнения ШПА‑МТ

Шкаф ШПА‑МТ выполняется в виде напольного металлического шкафа с фронтальным обслуживанием, рассчитанного на эксплуатацию в помещении подстанции или щитового зала. Внутри размещаются:

• микропроцессорные терминалы противоаварийной автоматики и/или специализированные контроллеры;
• модули ввода‑вывода для подключения сигналов от измерительных трансформаторов, релейной защиты, выключателей, АСУ ТП;
• аппаратура оперативного тока, устройства питания, коммутационные аппараты;
• клеммные ряды и кабельные каналы для вторичных цепей;
• органы индикации и управления: светодиодная сигнализация, кнопки, переключатели, панель оператора при необходимости.

По техническому заданию заказчика шкаф может быть выполнен:

• с различной степенью защиты корпуса (например, IP31–IP54);
• в нужном климатическом исполнении и категории размещения;
• с конкретным набором интерфейсов и протоколов (Modbus, IEC‑104, и др.) для интеграции в АСУ ТП/SCADA;
• с резервированием отдельных элементов (питания, логических контроллеров) для повышения отказоустойчивости.

Преимущества применения ШПА‑МТ

Внедрение шкафа противоаварийной автоматики ШПА‑МТ позволяет:

• повысить устойчивость энергосистемы за счёт своевременных автоматических воздействий при авариях и нарушениях режима;
• снизить риск крупномасштабных отключений и каскадных аварий при развитии повреждений;
• автоматизировать сложные решения, которые диспетчер не всегда успевает принять вручную в доли секунды;
• улучшить управляемость и наблюдаемость работы узла сети за счёт регистрации событий и передачи данных в АСУ ТП;
• повысить безопасность персонала и оборудования, минимизируя последствия тяжелых аварийных ситуаций.

ООО НПП «Микропроцессорные технологии» — разработчик и производитель ШПА‑МТ

ООО НПП «Микропроцессорные технологии» разрабатывает и производит шкафы релейной защиты, автоматики и противоаварийной автоматики для подстанций и объектов электроэнергетики. Шкаф ШПА‑МТ входит в линейку шкафных решений ПА, которые могут быть интегрированы с существующей системой РЗА, АСУ ТП и телемеханикой заказчика.

Компания обеспечивает полный цикл работ:

• анализ режимов и требований к противоаварийной автоматике на конкретном объекте;
• разработку алгоритмов ПА и проектных решений;
• конфигурирование микропроцессорных терминалов и логических устройств;
• изготовление шкафа ШПА‑МТ на собственном производстве;
• заводские испытания, шеф‑монтаж и пусконаладку на объекте;
• обучение эксплуатационного персонала и техническую поддержку в процессе эксплуатации.

Благодаря опыту реализации проектов в энергетике и промышленности, “Микропроцессорные технологии” адаптируют ШПА‑МТ под реальные условия работы, особенности сети и требования нормативных документов, обеспечивая надёжную и предсказуемую работу противоаварийной автоматики на протяжении всего срока службы оборудования.

Назначение ШПА‑МТ

Шкаф противоаварийной автоматики ШПА‑МТ от ООО НПП «Микропроцессорные технологии» — это надёжное решение для повышения устойчивости энергосистемы, которое обеспечивает автоматическое реагирование на критические режимы, минимизирует последствия аварий и интегрируется в современные системы АСУ ТП. Компания гарантирует полный цикл — от проектирования и настройки под конкретный объект до пусконаладки и сопровождения, обеспечивая бесперебойную работу оборудования на подстанциях и промышленных объектах на протяжении всего срока эксплуатации.
