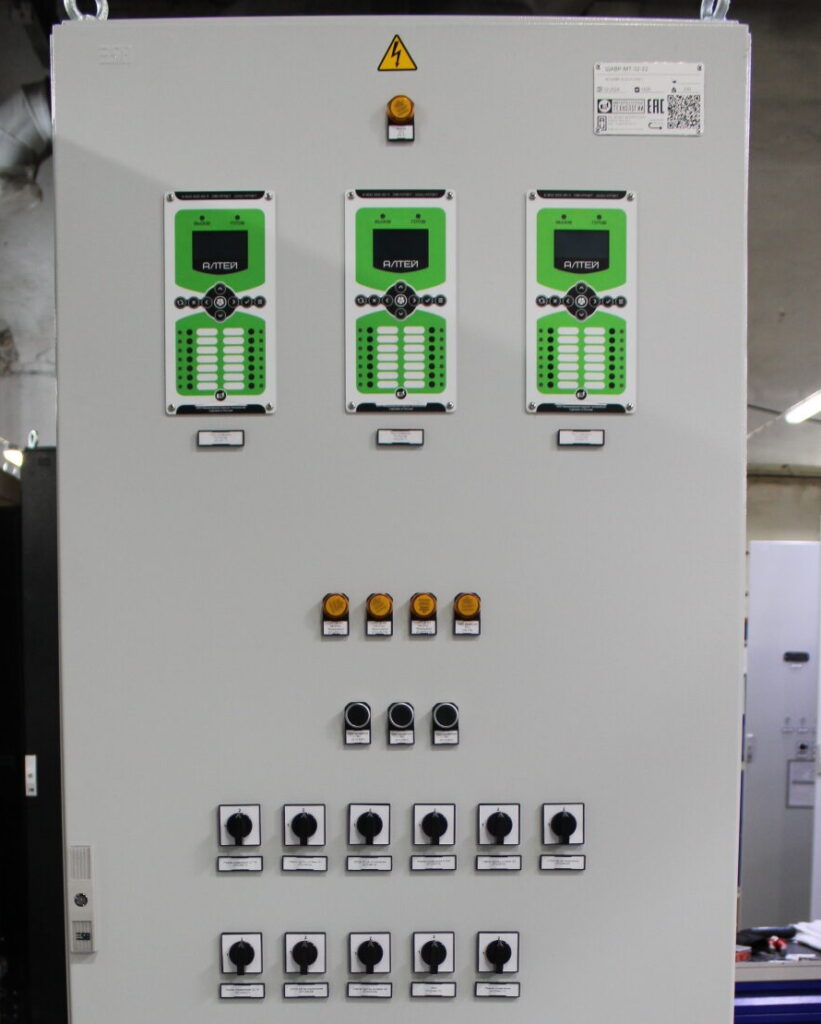

Шкаф защиты и АУВ вводного и секционного выключателя ШАВР‑МТ

Шкаф ШАВР‑МТ предназначен для релейной защиты и автоматического включения резерва (АВР/АУВ) вводных и секционного выключателей распределительных устройств 6–35 кВ.

Он обеспечивает непрерывность электроснабжения, автоматическое переключение питания при потери питания на одном из вводов и комплексную защиту оборудования и сети от аварийных режимов.

Назначение и функции ШАВР‑МТ

Основные задачи шкафа ШАВР‑МТ:

• защита вводных и секционного выключателей РУ 6–35 кВ от коротких замыканий, перегрузок, неимметрии и других аварийных режимов;
• автоматическое включение резерва (АВР) при пропадании или ухудшении качества напряжения на рабочем вводе;
• селективное отключение повреждённого участка сети с сохранением питания по резервной схеме;
• дистанционное и местное управление выключателями, передача команд и сигналов в АСУ ТП и системы диспетчеризации;
• индикация состояния вводных и секционного выключателей, режимов работы защиты и автоматики.

Шкаф может применяться на подстанциях, в цеховых РУ, на промышленных и инфраструктурных объектах, где требуется надёжная работа схем с двумя вводами и секционным выключателем.

Конструкция и технические особенности

Шкаф ШАВР‑МТ выполняется в металлическом корпусе напольного исполнения, рассчитанном на эксплуатацию в условиях промышленных помещений. Внутри шкафа размещаются:

• микропроцессорные терминалы релейной защиты и автоматики, реализующие функции защиты, логики АВР/АУВ и сигнализации;
• аппаратура оперативного тока, коммутационные аппараты, клеммные блоки для подключения цепей вторичной коммутации;
• органы местного управления (кнопки, переключатели), контрольные лампы и мнемосхема (при соответствующем исполнении).

Функции релейной защиты и автоматики

Состав и уставки функций зависят от конкретного проекта и выбранного терминала защиты, но типовой шкаф ШАВР‑МТ для вводных и секционного выключателей 6–35 кВ обычно включает:

• максимальную токовую защиту (МТЗ) с независимой или зависимой выдержкой времени;
• токовую отсечку для быстрого отключения близких коротких замыканий;
• защиту от перегрузки по току;
• контроль наличия и качества напряжения на вводах и секции (по фазам и по линейному напряжению);
• защиту от несоответствия фаз и ошибок включения;
• автоматическое включение резерва (АУВ) по заданным условиям (пропадание напряжения, снижение уровня, отказ включения и т.д.);
• сигнализацию аварий и предаварийных режимов, передачу ТС/ТУ в системы верхнего уровня (АСУ ТП, SCADA).

Логика работы АВР/АУВ может гибко настраиваться: задаются условия пуска, блокировки, количество попыток включения, задержки, сценарии восстановления нормальной схемы питания.

Преимущества применения ШАВР‑МТ

Использование шкафа ШАВР‑МТ позволяет:

• существенно повысить надёжность электроснабжения за счёт быстрого автоматического переключения на резерв;
• снизить время простоя технологического оборудования при отказах ввода или секции;
• обеспечить комплексную защиту вводов и секционного выключателя в одном шкафу, что облегчает обслуживание и диагностику;
• упростить интеграцию с существующими системами управления и диспетчеризации за счёт наличия стандартных протоколов и интерфейсов в терминалах РЗА;
• сократить количество шкафов и проводки в РУ за счёт объединения функций защиты, автоматики и управления.

ООО НПП «Микропроцессорные технологии» — разработчик и производитель ШАВР‑МТ

Наша компания специализируется на разработке и производстве шкафов релейной защиты и автоматики, устройств дуговой защиты, шкафов телемеханики и комплексных решений для подстанций и распределительных устройств 6–220 кВ. В линейку шкафов РЗА входят решения для вводных, секционных и линейных выключателей, трансформаторов, шин и линий, среди которых отдельное место занимает шкаф защиты и автоматики вводных и секционного выключателей ШАВР‑МТ.

Выполняем полный цикл работ:

• проектирование схем защиты, автоматики и управления под конкретный объект;
• подбор и конфигурирование терминалов РЗА (в том числе на базе собственных и партнерских решений);
• изготовление шкафов на собственном производстве с контролем качества по стандартам ISO;
• заводские испытания, настройка уставок и проверка логики АВР/АУВ;
• шеф‑монтаж, пусконаладочные работы, обучение эксплуатационного персонала;
• гарантийное и постгарантийное сопровождение на протяжении всего срока службы оборудования.

Для чего нужен ШАВР-МТ

Шкаф защиты и АУВ вводного и секционного выключателя ШАВР‑МТ — это специализированное решение для РУ 6–35 кВ, объединяющее в себе функции релейной защиты, автоматики, АВР/АУВ и управления. Он обеспечивает устойчивую работу вводных и секционного выключателей, автоматическое восстановление питания по резервной схеме и удобную интеграцию в цифровую инфраструктуру подстанции, а наша компания «Микропроцессорные технологии» выступает разработчиком и производителем данного шкафа, позволяя адаптировать его под требования конкретного объекта
