Закрытое акционерное общество «Птицефабрика «Пышминская» — многопрофильное сельскохозяйственное предприятие юга Тюменской области, образовано в селе Онохино в 1968 году и расположено недалеко от живописной реки «Пышма». Ежедневно через торговую сеть птицефабрики в городе Тюмени и в регионах России реализуется до 800 тысяч штук свежих яиц.

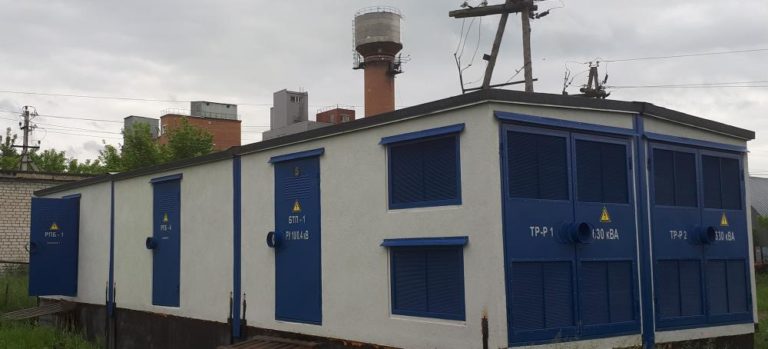

Проект был разработан холдинговой компанией «Объединенные энергетические технологии» на основании примеров схем, предоставленных ООО НПП «Микропроцессорные технологии». Сборку БТП-1 10 кВ осуществлял завод ОАО «Самарский трансформатор», укомплектовав его ячейками типа КРУ2-10СТ.

Устройства устройств РЗА и ЗДЗ в ячейки КРУ

За счет интеграции в блок БЗП-02 цепей тока и напряжения, происходит упрощение алгоритма АВР, так снимается необходимость установки дополнительного блока в ячейку трансформатора напряжения. Использование встроенной защиты на фотодиодных датчиках дуговой защиты ДДЗ-01, подключаемых непосредственно к устройству БЗП-02 позволило упростить и ускорить работу цепей защиты от дуговых замыканий. Использование источников бесперебойного питания производства компании Eaton обеспечивает сохранение работы релейной защиты в течение нескольких часов после исчезновения оперативного питания.

Оперативный ток: переменный с ИБП.

 Функции РЗА:

— токовая отсечка (МТЗ — I ступень);

— максимальная токовая защита (МТЗ — II ступень);

— защита от замыканий на землю (ЗЗ);

— автоматический ввод резерва (АВР);

— защита от дуговых замыканий (ЗДЗ);

— логическая защита шин (ЛЗШ).

Использование современных микропроцессорных устройств релейной защиты позволяет обеспечить высокую надежность работы оборудования, возможность дистанционного управления положением высоковольтных выключателей, а также значительно упрощает процесс анализа аварийных событий благодаря встроенному регистратору протоколов срабатываний защит, событий, суточных и записи осциллограмм. Используя связь с устройствами по цифровому каналу возможно дистанционно выяснить причину аварийного отключения и при необходимости повторно включить отключившееся присоединение.
