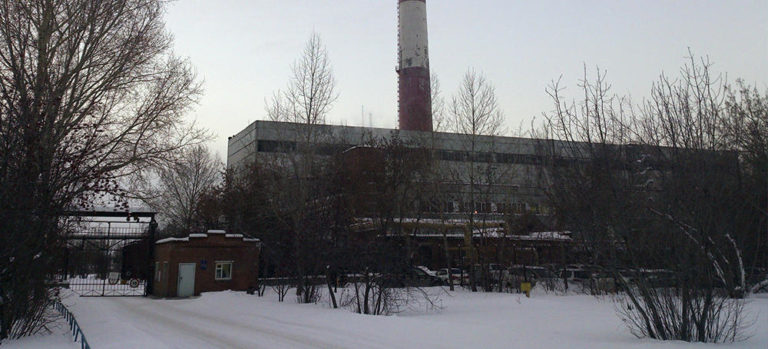

Кировская котельная города Новосибирска,  также известная под названием локальная котельная №34 филиала «Локальные котельные»  ОАО «СИБЭКО» обеспечивает теплом почти всю территорию Кировского района нашего города. В связи с таким количеством подключенных к ней потребителей, находящихся в континентальной климатической зоне со среднегодовой температурой около +1,8 °C, она обладает следующими особенностями:

1. Наличие РУ на 10 и 6 кВ;

2. Резервный ввод 10 кВ помимо двух основных вводов;

3. Большое количество двигателей высокого напряжения.

Выполнить селективную, надежную и экономичную защиту данного объекта позволяет совместное использование устройств микропроцессорной защиты присоединений БЗП-01 и БЗП-02 производства компании ООО НПП «Микропроцессорные технологии».

Комплексное решение по внедрению РЗА

На РУ-10 кВ реализовано комплексное решение с использованием БЗП-02 установленных на основных и резервных вводах и секционном выключателе; и БЗП-01 установленных на понижающих силовых трансформаторах. Стоит учесть, что особенностью данного объекта является «сборка» полной схемы АВР (первоначально после отключения основных вводов подключается резервный, в случае если напряжение на секции не восстановилось, то отключается резервный ввод и подается команда на включение секционного выключателя для питания обеих секций РУ от одного ввода) за 1,1 секунды.

На РУ-6 кВ реализована работа релейной защиты и автоматики на базе устройств БЗП-01 с использованием автоматического включения секционного выключателя при исчезновении напряжения на секции. Применение БЗП-01 позволяет контролировать тепловое состояние двигателя в любой момент времени и максимально полно использовать ресурс двигателей, не превышая допустимых температурных норм. Использование устройств БПТ-01 производства компании ООО НПП «Микропроцессорные технологии» на всех присоединениях позволяет обеспечить работу релейной защиты при потере оперативного тока за счет питания устройств БЗП-01 от токовых цепей.

Оперативный ток: переменный.

Функции РЗА:

— токовая отсечка (ТО);

— максимальная токовая защита (МТЗ — III ступень);

— Защита от замыканий на землю (ЗНЗ) c действием на сигнал;

— ЗМН (действие БЗП-01 установленного в ячейке трансформатора напряжения на дискретные входа  «Внешнее отключение» отходящих присоединений);

— АВР (с действием на резервный ввод и секционный выключателя для РУ-10 кВ и только на секционный выключатель для РУ-6 кВ).

Регистрация всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, а также запись осциллограмм при срабатывании защит  позволяют восстановить всю последовательность действий устройств при аварийных режимах.
