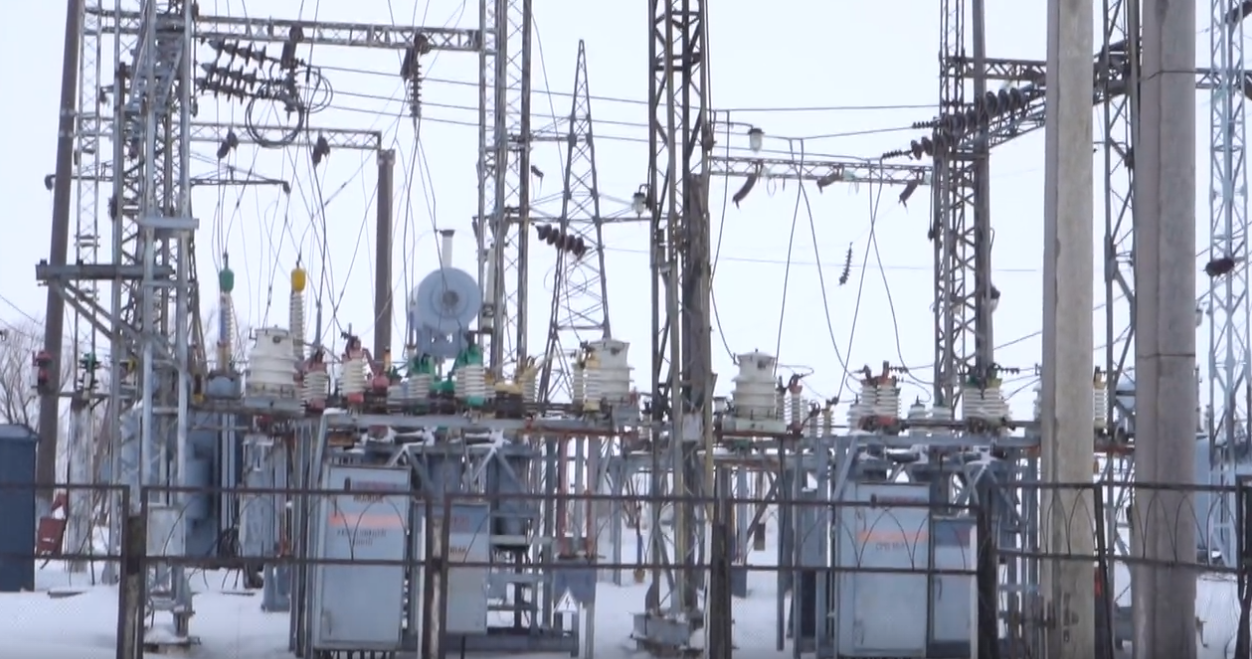

В 2025 году ООО НПП «Микропроцессорные технологии» выполнило комплексную поставку шкафов релейной защиты, автоматики, центральной сигнализации и оперативного постоянного тока для подстанции 110/35/10 кВ «Байтерек» в городе Кокшетау.
Поставка осуществлялась в рамках инвестиционной программы по реконструкции подстанции. Проект включал полную замену закрытого распределительного устройства 10 кВ и открытого распределительного устройства 35 кВ, а также внедрение современных устройств РЗА, измерения и диагностики.
Заказчиком выступило ТОО «Кокшетау Энерго» — электросетевая компания, обеспечивающая электроснабжение потребителей Акмолинской и Северо-Казахстанской областей. В зоне ответственности компании находятся 2833 подстанции и более 16,5 тысячи километров линий электропередачи.
В рамках проекта для ПС «Байтерек» был изготовлен комплекс шкафов РЗА, автоматики и управления, предназначенный для защиты силового трансформатора, вводов, линии и секционного выключателя 35 кВ.
В состав поставки также вошли шкаф центральной сигнализации, шкаф шинного трансформатора напряжения и система оперативного постоянного тока.
Решения разработаны с учётом индивидуальной схемы подстанции и особенностей дальнейшей эксплуатации. На дверях шкафов предусмотрены мнемосхемы, отображающие структуру первичной схемы, положение коммутационных аппаратов и состояние контролируемого оборудования.
Полное видео по данному проекту:
Шкаф обеспечивает основную и резервную защиту силового трансформатора, управление выключателем стороны высшего напряжения и выполнение автоматики регулирования коэффициента трансформации.
В состав шкафа вошли:
— комплект основной защиты на базе терминала Алтей-ОЗТ; — комплект резервной защиты и АУВ стороны ВН на базе Алтей-УЗТ; — реле контроля тока Флокс-I; — реле контроля изоляции цепей газовой защиты Флокс; — цифровой измерительный прибор ИРИС-120 с функцией осциллографирования; — разветвители интерфейса RS-485 Гидра.
Терминал Алтей-УЗТ используется для резервной защиты трансформатора, автоматики управления выключателем и регулирования коэффициента трансформации.
Устройство может применяться для защиты:
— двухобмоточных трансформаторов; — трёхобмоточных трансформаторов; — токоограничивающих реакторов; — линий электропередачи малой протяжённости.
Алтей-УЗТ объединяет функции резервной защиты, АУВ и АРКТ. Благодаря этому при построении системы защиты трансформатора не требуется отдельное устройство автоматического регулирования коэффициента трансформации.
Такое решение позволяет сократить количество оборудования в шкафу, упростить вторичные цепи и уменьшить затраты на реализацию системы РЗА.
Терминал подходит для трансформаторов с различными схемами соединения обмоток и обеспечивает компенсацию фазового сдвига токов сторон. Также предусмотрена работа в схемах с отделителем и короткозамыкателем.
Для правильной работы защит при внешних однофазных коротких замыканиях в сети с большим током замыкания на землю предусмотрено удаление составляющей нулевой последовательности из токов сторон, обмотки которых соединены по схеме «звезда».
Терминал Алтей-ОЗТ применяется в качестве основного комплекта защиты:
— автотрансформаторов; — трёхобмоточных трансформаторов; — двухобмоточных трансформаторов с расщеплённой обмоткой; — двухобмоточных трансформаторов, подключённых по мостиковой схеме.
В устройстве реализованы:
— дифференциальная токовая отсечка; — дифференциальная защита с торможением; — токовая отсечка стороны высшего напряжения; — контроль вторичных цепей трансформаторов тока; — другие функции основной защиты силового трансформатора.
Совместное применение Алтей-ОЗТ и Алтей-УЗТ формирует полноценный комплект основной и резервной защиты, автоматики управления выключателем и регулирования коэффициента трансформации.
Терминалы также записывают осциллограммы напряжения оперативного тока. Это позволяет анализировать работу системы питания и восстанавливать последовательность событий при аварийных и ненормальных режимах.
Флокс-I используется для контроля тока в цепях электромагнитов включения и отключения высоковольтного выключателя.
Реле помогает выявлять:
— отсутствие тока в цепи; — превышение заданного значения; — длительное протекание тока, способное привести к перегреву электромагнита.
Настройка выполняется регуляторами на лицевой панели устройства, что упрощает ввод в эксплуатацию и проверку цепей управления.
Флокс выполняет непрерывный контроль состояния изоляции цепей газовой защиты трансформатора.
Повреждение изоляции, попадание влаги или воздействие климатических факторов могут привести к появлению тока утечки и ложному срабатыванию газовой защиты.
Реле выявляет снижение сопротивления изоляции и позволяет своевременно перевести соответствующую ступень защиты с действия на отключение на предупредительную сигнализацию. Это помогает предотвратить необоснованное отключение трансформатора и перерыв электроснабжения потребителей.
ИРИС-120 применяется для измерения электрических параметров и резервной регистрации аварийных процессов.
Прибор позволяет отображать до 30 электрических величин, программно выбирать диапазоны измерения и записывать осциллограммы в формате COMTRADE.
Разветвители Гидра используются для аккуратного формирования ответвлений от магистральной линии RS-485 и подключения устройств шкафа к системе обмена данными.
В рамках проекта поставлены:
— ШЗЛ-МТ — шкаф защиты и автоматики линии 35 кВ; — ШСВ-МТ — шкаф защиты и автоматики секционного выключателя 35 кВ; — ШТ-МТ — шкаф защиты и автоматики ввода 35 кВ с АРКТ; — ШТН-МТ — шкаф шинного трансформатора напряжения 35 кВ.
Шкафы обеспечивают выполнение функций релейной защиты и автоматики присоединений, управление выключателями, измерение электрических параметров и передачу данных в смежные системы.
ШЦС-МТ предназначен для централизованного сбора и отображения аварийных и предупредительных сигналов подстанции.
Применение единой системы центральной сигнализации помогает оперативному персоналу быстро определять место и характер возникшего события, контролировать состояние оборудования и принимать необходимые меры.
На ПС «Байтерек» реализована система оперативного постоянного тока в составе шкафов ШОТ-МТ и ШАБ-МТ.
Система обеспечивает бесперебойное питание:
— устройств релейной защиты и автоматики; — цепей управления; — аварийной и предупредительной сигнализации; — телемеханики и связи; — электромагнитов высоковольтных выключателей.
В состав решения вошли:
— автоматический ввод резерва; — зарядно-подзарядное устройство LAUREL; — аккумуляторная батарея; — две секции распределения оперативного тока; — автоматические выключатели отходящих фидеров; — пофидерный контроль изоляции; — защита аккумуляторной батареи от глубокого разряда; — система диагностики АКБ Репей; — реле мигающего света Флокс-М; — сенсорная панель оператора; — цифровые измерительные приборы ИРИС-О; — разветвители интерфейса RS-485 Гидра.
Номинальный выходной ток системы составляет 100 А.
LAUREL обеспечивает питание потребителей постоянного тока и заряд аккумуляторной батареи.
Применение АВР по входным цепям позволяет автоматически переключить зарядно-подзарядное устройство на резервный ввод при исчезновении или недопустимом отклонении напряжения основного источника питания.
Система Репей обеспечивает непрерывный контроль напряжения и температуры отдельных аккумуляторов.
Она позволяет:
— выявлять аккумуляторы с отклоняющимися параметрами; — обнаруживать разбалансировку батареи; — контролировать перегрев и ненормальные режимы; — выполнять автоматическую балансировку напряжений отдельных аккумуляторов.
Балансировка уменьшает различия между аккумуляторами и помогает увеличить срок службы батареи.
Флокс-М формирует шинку мигающего света в цепях постоянного тока.
Реле применяется в системе световой сигнализации для индикации аварийного отключения выключателей и несоответствия положения коммутационного аппарата положению ключа управления.
Цифровые приборы ИРИС-О используются для отображения тока и напряжения в цепях оперативного постоянного тока.
Сенсорная панель оператора обеспечивает наглядный контроль текущего состояния СОПТ, зарядно-подзарядного устройства, аккумуляторной батареи и отходящих цепей.
На ПС 110/35/10 кВ «Байтерек» создана комплексная система защиты, автоматики, центральной сигнализации, измерения и оперативного постоянного тока.
Реализованное решение позволяет:
— выполнять основную и резервную защиту силового трансформатора; — управлять выключателем стороны высшего напряжения; — автоматически регулировать коэффициент трансформации; — защищать линию, ввод и секционный выключатель 35 кВ; — контролировать цепи газовой защиты и электромагнитов выключателей; — регистрировать аварийные процессы; — централизованно отображать сигналы подстанции; — обеспечивать бесперебойное питание устройств РЗА и управления; — непрерывно контролировать состояние аккумуляторной батареи.
Комплексное шкафное решение стало частью масштабной реконструкции подстанции и создало современную техническую основу для надёжного электроснабжения потребителей региона.
Часто задаваемые вопросы по проекту:
На подстанцию поставлены шкафы защиты трёхобмоточного трансформатора, ввода, линии и секционного выключателя 35 кВ, шкаф шинного трансформатора напряжения, шкаф центральной сигнализации и система оперативного постоянного тока.
Основная защита выполнена на базе Алтей-ОЗТ, а резервная защита, АУВ стороны высшего напряжения и АРКТ — на базе Алтей-УЗТ.
Два терминала формируют полный комплект основной и резервной защиты трансформатора, управления выключателем и регулирования коэффициента трансформации без отдельного устройства АРКТ.
Флокс контролирует изоляцию цепей газовой защиты и помогает предотвратить ложное отключение трансформатора при появлении токов утечки.
Флокс-I контролирует ток электромагнитов высоковольтного выключателя и защищает их от длительного протекания тока и перегрузки.
В состав СОПТ входят шкафы ШОТ-МТ и ШАБ-МТ, АВР, зарядное устройство LAUREL, аккумуляторная батарея, система распределения, контроль изоляции, Репей, Флокс-М, ИРИС-О и сенсорная панель.
Система Репей измеряет напряжение и температуру каждого контролируемого аккумулятора, выявляет отклонения и выполняет автоматическую балансировку.
Мнемосхема отображает первичную схему, положение коммутационных аппаратов и состояние оборудования, упрощая контроль и оперативное управление подстанцией.
