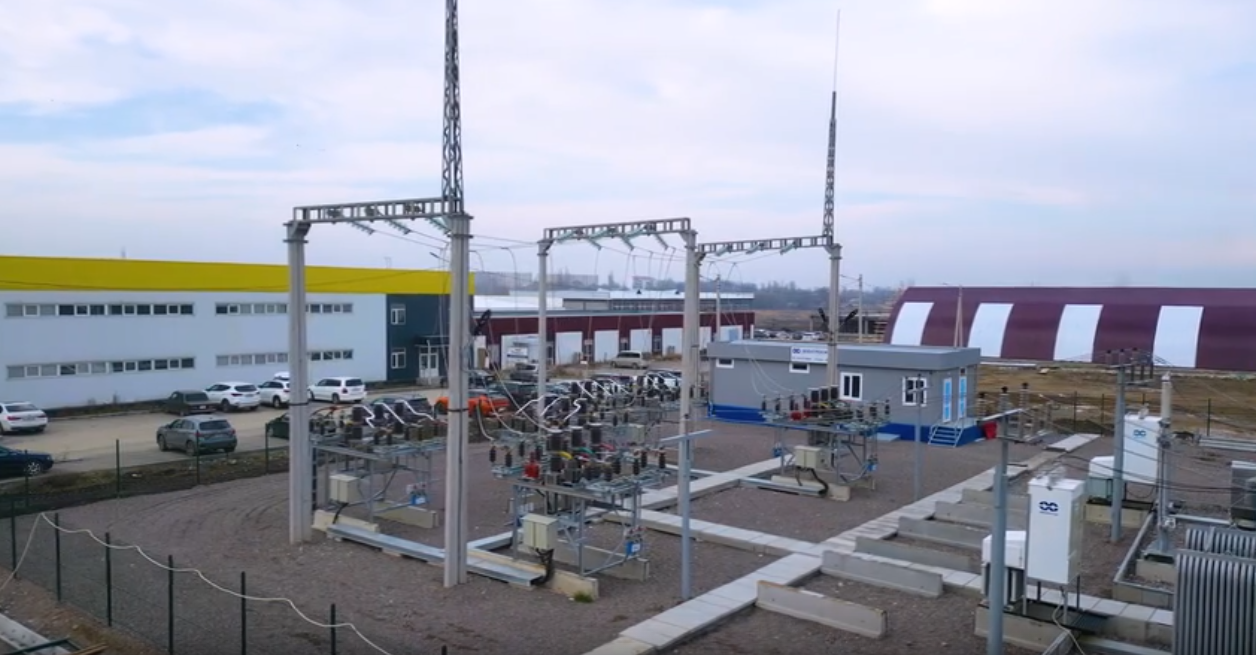

ООО НПП «Микропроцессорные технологии» выполнило поставку шкафного оборудования и терминалов релейной защиты и автоматики для двух энергообъектов в Кыргызской Республике: подстанции 110/35/10 кВ «Силк Вей» и подстанции 35 кВ «Кант».
Обе подстанции принадлежат ОсОО «Электросила» и используются для электроснабжения промышленных объектов. От ПС «Силк Вей» линия 35 кВ направлена на ПС «Кант», от которой осуществляется питание цементного завода.
Сотрудничество ООО НПП «Микропроцессорные технологии» и ОсОО «Электросила» ведётся с 2018 года. Первой поставкой стали блоки питания «Пион», после чего взаимодействие продолжилось в рамках более крупных проектов по оснащению энергетических объектов.
Изначально подстанция проектировалась как двухтрансформаторная. На первом этапе установлен один силовой трансформатор, однако шкафы выполнены с учётом последующего ввода второго трансформатора.
Несмотря на компактный состав шкафного оборудования, проектом предусмотрены:
— основные и резервные функции РЗА; — измерение параметров каждого выключателя 110 и 35 кВ; — подключение оборудования к системе телемеханики; — центральная сигнализация; — система оперативного постоянного тока; — возможность дальнейшего расширения подстанции.
Полное видео по проекту:
Шкаф предназначен для основной и резервной защиты силового трансформатора, управления выключателем стороны высшего напряжения и автоматического регулирования коэффициента трансформации.
В состав ШТ-МТ вошли:
— комплект основной защиты на базе терминала Алтей-ОЗТ; — комплект резервной защиты, АУВ стороны ВН и АРКТ на базе Алтей-УЗТ; — комплект измерений на базе ИРИС-120; — реле контроля изоляции цепей газовой защиты Флокс; — реле контроля тока Флокс-I.
Терминал Алтей-ОЗТ используется для реализации основной защиты трёхобмоточного трансформатора.
Алтей-УЗТ выполняет функции резервной защиты, автоматики управления выключателем стороны высшего напряжения и автоматического регулирования коэффициента трансформации.
Совместное применение устройств создаёт полноценный комплект защиты и автоматики силового трансформатора.
Реле Флокс непрерывно контролирует сопротивление изоляции цепей газовой защиты.
Снижение сопротивления изоляции из-за попадания влаги, механического повреждения или воздействия климатических факторов может привести к росту тока утечки и ложному срабатыванию защиты.
Флокс выявляет ненормальный режим и позволяет своевременно перевести соответствующую ступень газовой защиты с действия на отключение на предупредительную сигнализацию. Это помогает предотвратить необоснованное отключение трансформатора и перерыв электроснабжения потребителей.
Флокс-I применяется для контроля тока электромагнитов высоковольтного выключателя.
Пороговые значения устройства настраиваются регуляторами на лицевой панели, что упрощает ввод в эксплуатацию и последующую проверку цепей управления.
ИРИС-120 используется для измерения электрических параметров стороны 110 кВ.
Прибор позволяет выводить до 30 электрических величин на трёх экранах и содержит встроенную функцию цифрового осциллографа с сохранением записей в формате COMTRADE.
Функциональные возможности ИРИС-120 могут расширяться с помощью дополнительных модулей «Рюкзак»:
— дискретные входы; — дискретные входы и выходы; — дискретные входы и аналоговые выходы; — Ethernet.
Устройство автоматически определяет наличие и тип подключённого модуля.
Шкаф предназначен для централизованного сбора и отображения аварийных и предупредительных сигналов подстанции.
В его состав вошли:
— комплект центральной сигнализации на базе Алтей-ПЛК; — два комплекта цепей трансформаторов напряжения 110 кВ; — цифровые измерительные приборы ИРИС-О; — сенсорная панель оператора.
Панель используется для отображения сигналов центральной сигнализации.
В отличие от традиционной светодиодной индикации с ограниченным пространством для подписей, сенсорный интерфейс позволяет компактно разместить необходимые обозначения и сделать информацию более понятной для оперативного персонала.
В составе шкафа приборы ИРИС-О одновременно выполняют функции:
— амперметра; — вольтметра; — миллиамперметра в цепи разомкнутого треугольника.
Использование одного универсального прибора вместо нескольких отдельных устройств сокращает занимаемое пространство и упрощает компоновку шкафа.
Шкаф объединяет защиту и автоматику двух трансформаторных вводов 35 кВ и одной линии 35 кВ.
— два комплекта защиты и автоматики трансформаторных вводов на базе Алтей-БЗП; — один комплект защиты и автоматики линии 35 кВ на базе Алтей-БЗП; — три комплекта измерений на базе ИРИС-120; — реле контроля тока Флокс-I; — разветвители интерфейса RS-485 Гидра-6.
В одном шкафу размещены четыре функциональных комплекта. Для каждого выключателя сформирована отдельная связка терминала Алтей-БЗП и измерительного прибора ИРИС-120.
Это позволяет обеспечить:
— выполнение функций РЗА каждого присоединения; — отдельное измерение электрических параметров; — резервную регистрацию осциллограмм; — контроль тока электромагнитов выключателей; — подключение устройств к магистральной линии RS-485.
Разветвители Гидра-6 используются для создания ответвлений от общей магистральной шины RS-485. Наличие встроенного согласующего резистора упрощает построение линии связи.
На ПС «Силк Вей» поставлены шкаф оперативного тока и шкаф аккумуляторной батареи.
Система оперативного постоянного тока обеспечивает питание цепей релейной защиты, автоматики, управления, сигнализации и связи в нормальных и аварийных режимах.
Шкафы выполнены с учётом развития подстанции и последующего ввода второго силового трансформатора.
Для ПС «Кант» была выполнена поставка пяти устройств:
— двух терминалов Алтей-УЗТ; — одного устройства БЗП-01; — одного контроллера Алтей-ПЛК; — одного терминала Алтей-01.
Особое внимание в проекте уделено терминалу Алтей-01 с функцией дешунтирования.
Алтей-01 объединяет функции релейной защиты, автоматики и дополнительные возможности, которые в традиционных схемах требуют применения отдельных устройств.
В терминале могут быть реализованы:
— функции релейной защиты и автоматики; — оптическая дуговая защита с точечными и петлевыми датчиками; — конденсаторный блок питания; — блок питания от токовых цепей; — управление модулем дешунтирования; — предиктивная диагностика контактных соединений.
Устройство применяется для защиты присоединений 0,4–35 кВ:
— воздушных и кабельных линий; — пунктов секционирования; — трансформаторов мощностью до 6,3 МВА; — электродвигателей мощностью до 5 МВт; — конденсаторных установок; — вводных и секционных выключателей.
Встроенная базовая станция Алтей-01 позволяет подключать беспроводные температурные датчики системы Мелисса.
Датчики устанавливаются непосредственно на токоведущие части и получают питание за счёт отбора энергии от электромагнитного поля проводника. Отдельные цепи оперативного питания для них не требуются.
Система позволяет организовать непрерывный контроль температуры контактных соединений и своевременно выявлять развитие перегрева.
На двух подстанциях в Кыргызской Республике реализованы взаимосвязанные решения по защите, автоматике, измерению и оперативному питанию.
На ПС «Силк Вей»:
— поставлено пять шкафов; — реализована защита трёхобмоточного трансформатора; — организована защита вводов и линии 35 кВ; — предусмотрена центральная сигнализация; — выполнена система оперативного постоянного тока; — заложена возможность ввода второго трансформатора.
На ПС «Кант»:
— поставлено пять терминалов РЗА; — реализованы функции защиты трансформаторного оборудования и присоединений; — применён многофункциональный терминал Алтей-01 с дешунтированием и возможностью термоконтроля.
Комплекс оборудования сформировал основу для надёжного электроснабжения промышленных потребителей и дальнейшего развития энергетической инфраструктуры региона.
Частые вопросы по проекту:
На ПС «Силк Вей» поставлены шкаф оперативного тока, шкаф аккумуляторной батареи, шкаф центральной сигнализации, шкаф защиты и автоматики трёхобмоточного трансформатора и шкаф защиты вводов и линии 35 кВ.
В составе шкафов использованы Алтей-ОЗТ, Алтей-УЗТ, Алтей-БЗП и Алтей-ПЛК.
Флокс контролирует изоляцию цепей газовой защиты трансформатора, а Флокс-I контролирует ток электромагнитов высоковольтного выключателя.
ИРИС-120 измеряет электрические параметры, отображает до 30 величин, записывает осциллограммы в формате COMTRADE и поддерживает подключение модулей расширения.
На ПС «Кант» поставлены два Алтей-УЗТ, один БЗП-01, один Алтей-ПЛК и один Алтей-01.
Алтей-01 выполняет функции РЗА присоединения, поддерживает дешунтирование, оптическую дуговую защиту, резервное питание и беспроводной термоконтроль контактных соединений.
