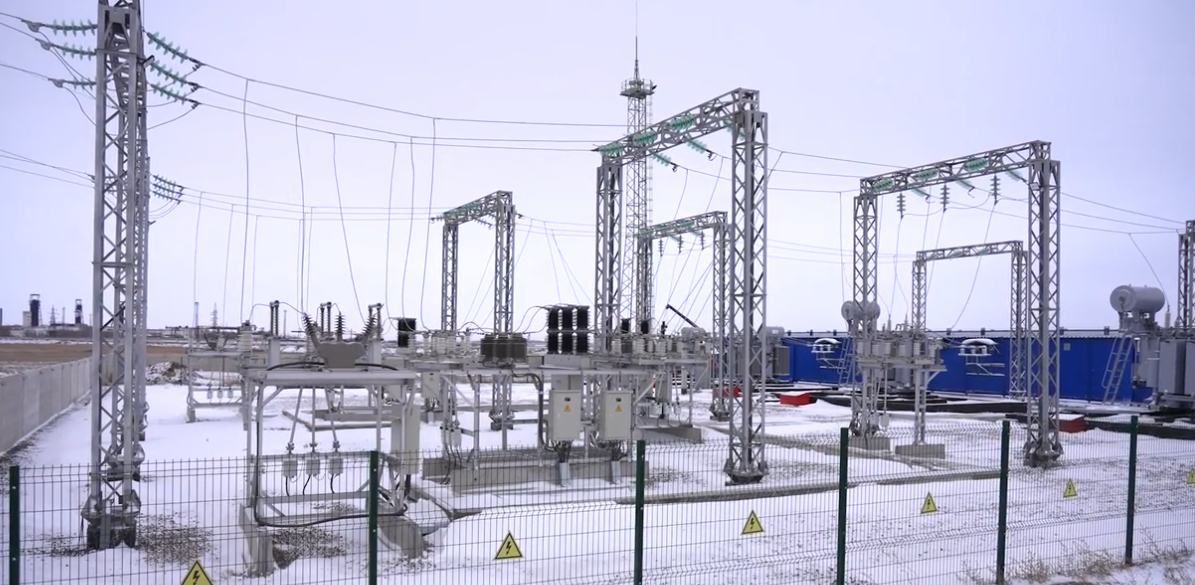

На подстанции 35 кВ «Тентекская» в Карагандинской области реализована комплексная поставка устройств релейной защиты, автоматики, диагностики и измерения производства ООО НПП «Микропроцессорные технологии».
Работы выполнены совместно с партнёром Alageum Electric. Подстанция обеспечивает электроснабжение расположенной поблизости шахты АО «Qarmet» — одной из крупнейших металлургических и горнодобывающих компаний Казахстана.
Сотрудничество ООО НПП «Микропроцессорные технологии» с АО «Qarmet» началось в 2023 году с презентации оборудования. В дальнейшем решения компании были применены в рамках модернизации энергообъектов предприятия.
В рамках проекта на подстанцию поставлены терминалы Алтей-АЕ-01 и Алтей-АЕ-УЗТ, реле контроля тока Флокс-I, а также измерительные приборы ИРИС-О2 в составе системы оперативного постоянного тока.
Комплекс оборудования выполняет функции:
— релейной защиты и автоматики присоединений; — защиты трансформаторного оборудования; — контроля цепей управления высоковольтными выключателями; — измерения параметров оперативного постоянного тока; — регистрации и передачи эксплуатационной информации; — контроля нагрева токоведущих частей и контактных соединений.
Подробное видео о проекте:
В проекте применено исполнение Алтей-АЕ-01, разработанное на базе терминала Алтей-01.
Устройство может применяться для защиты:
— воздушных и кабельных линий; — пунктов секционирования; — трансформаторов; — конденсаторных установок.
Терминал имеет четыре входа измерения тока и четыре входа измерения напряжения, 15 дискретных входов, 13 выходных реле, а также интерфейсы RS-485 и Ethernet.
Алтей-АЕ-01 объединяет в одном устройстве несколько функциональных подсистем:
— релейную защиту и автоматику; — оптическую дуговую защиту; — питание от токовых цепей; — конденсаторный блок питания; — управление внешним модулем дешунтирования; — беспроводной термомониторинг.
Такое исполнение сокращает количество отдельных устройств в ячейке и позволяет комплексно решать задачи защиты, отключения выключателя и диагностики оборудования.
Встроенный блок питания от токовых цепей позволяет терминалу получать энергию от трансформаторов тока при коротком замыкании.
Даже при полном исчезновении напряжения оперативного питания устройство продолжает:
— выполнять алгоритмы релейной защиты; — питать собственные дискретные входы; — формировать команду на отключение выключателя; — управлять внешним модулем дешунтирования iD.
Конденсаторный блок питания дополнительно поддерживает работу терминала и его дискретных входов при перерывах оперативного питания.
Для отключения высоковольтного выключателя применяется внешний модуль дешунтирования iD с коммутационной способностью до 200 А.
Размещение модуля отдельно от терминала позволяет:
— устанавливать его на DIN-рейку рядом с необходимыми цепями; — сократить количество проводов, прокладываемых на дверь релейного отсека; — уменьшить габариты терминала; — обеспечить доступ к электромеханическим контактам для проверки и обслуживания; — снизить воздействие коммутационных помех на электронные компоненты РЗА.
Алтей-АЕ-01 имеет три канала оптической дуговой защиты и поддерживает два типа датчиков:
— точечные датчики; — петлевые датчики.
Это позволяет выбирать способ контроля в зависимости от конструкции ячейки и количества защищаемых отсеков.
Точечные датчики подходят для индивидуального контроля оптически изолированных зон, а петлевые позволяют контролировать несколько отсеков или протяжённую область.
Подробнее о решениях по дуговой защите: Блоки и комплекты защиты от дуговых замыканий
Терминал поддерживает подключение беспроводных датчиков системы Мелисса.
Датчики устанавливаются непосредственно на токоведущие части и контролируют температуру контактных соединений. Питание осуществляется за счёт отбора энергии от электромагнитного поля проводника, поэтому отдельные цепи питания датчикам не требуются.
Непрерывный термоконтроль помогает выявлять развитие перегрева до повреждения оборудования и возникновения аварийной ситуации.
Для платформы предусмотрено исполнение с двумя портами Ethernet. Они могут работать:
— как два независимых порта; — в режиме резервирования PRP.
Поддерживаются протоколы:
— Modbus TCP; — IEC 60870-5-104; — IEC 61850 MMS; — IEC 61850 GOOSE.
GOOSE-сообщения обеспечивают быстрый обмен дискретными сигналами между устройствами РЗА через сеть Ethernet и позволяют сокращать количество традиционных проводных связей.
Подробнее о терминалах платформы: Система релейной защиты и автоматики Алтей
Для подключения к Алтей-АЕ-01 предусмотрено мобильное приложение с передачей данных по Bluetooth.
Через приложение персонал может:
— контролировать текущие измерения и дискретные сигналы; — скачивать журналы событий; — получать аварийные осциллограммы; — сохранять файлы конфигурации; — хранить архив скачанных данных; — передавать файлы в службу технической поддержки.
Изменение уставок и удаление записей через мобильное приложение не предусмотрено. Оно используется для безопасного просмотра и скачивания эксплуатационной информации.
Для защиты трансформаторного оборудования на объекте применены терминалы Алтей-АЕ-УЗТ.
Исполнение создано на базе унифицированной платформы Алтей, которая используется для основной и резервной защиты силовых трансформаторов, управления выключателями и выполнения функций автоматики.
Применение единой аппаратной платформы упрощает наладку, эксплуатацию и сопровождение устройств РЗА на объекте.
Флокс-I — однофазное реле контроля тока, предназначенное для выявления превышения или снижения тока, а также защиты оборудования от его длительного протекания.
В проекте устройство может использоваться для контроля тока электромагнитов включения и отключения высоковольтных выключателей.
Основные особенности Флокс-I:
— контроль постоянного и переменного тока; — возможность работы с выпрямленным током; — три диапазона контролируемого тока; — два переключающих контакта; — настройка регуляторами на лицевой панели; — монтаж на DIN-рейку; — возможность пломбирования; — наглядная светодиодная индикация.
При обнаружении ненормального режима реле может сформировать команду на независимый расцепитель и своевременно обесточить защищаемое оборудование.
В составе системы оперативного постоянного тока применены цифровые измерительные приборы ИРИС-О2.
Прибор используется для измерения тока и напряжения в цепях постоянного или переменного тока и может заменять несколько традиционных щитовых приборов.
ИРИС-О2 обеспечивает:
— отображение тока и напряжения; — регистрацию максимальных значений; — запись осциллограмм; — цветовую индикацию состояния измеряемых параметров; — передачу информации по цифровым интерфейсам.
СОПТ обеспечивает бесперебойное питание цепей релейной защиты, автоматики, управления, сигнализации, телемеханики и связи в нормальных и аварийных режимах.
Использование цифровых измерительных приборов позволяет контролировать параметры оперативного тока и оперативно выявлять отклонения в системе питания.
На ПС 35 кВ «Тентекская» реализована комплексная система защиты, автоматики, измерения и диагностики электрооборудования.
Применённое решение позволяет:
— защищать присоединения и трансформаторное оборудование; — обеспечить отключение выключателей при отсутствии оперативного напряжения; — контролировать цепи электромагнитов включения и отключения; — выполнять дуговую защиту внутри ячеек; — контролировать температуру контактных соединений; — передавать данные по современным цифровым протоколам; — получать журналы и осциллограммы через мобильное приложение; — контролировать параметры системы оперативного постоянного тока.
Поставка оборудования формирует надёжную основу для электроснабжения шахты и дальнейшей модернизации энергетической инфраструктуры предприятия.
Частые вопросы по проекту:
На подстанцию поставлены терминалы Алтей-АЕ-01 и Алтей-АЕ-УЗТ, реле контроля тока Флокс-I и измерительные приборы ИРИС-О2 в составе системы оперативного постоянного тока.
Алтей-АЕ-01 выполняет функции релейной защиты и автоматики присоединений 6–35 кВ, дуговой защиты, управления выключателем, резервного питания и контроля температуры контактных соединений.
При коротком замыкании терминал получает энергию от трансформаторов тока, продолжает выполнять функции защиты и управляет внешним модулем дешунтирования для отключения выключателя.
Терминал поддерживает точечные и петлевые оптические датчики дуговой защиты.
Флокс-I контролирует превышение и снижение тока, в том числе в цепях электромагнитов включения и отключения высоковольтных выключателей.
ИРИС-О2 измеряет ток и напряжение в цепях переменного и постоянного тока, записывает осциллограммы и отображает текущее состояние контролируемых параметров.
СОПТ обеспечивает бесперебойное питание устройств РЗА, автоматики, управления, сигнализации, телемеханики и связи в нормальных и аварийных режимах.
Беспроводные датчики Мелисса устанавливаются на токоведущие части, получают питание от электромагнитного поля проводника и передают данные о температуре в терминал.
