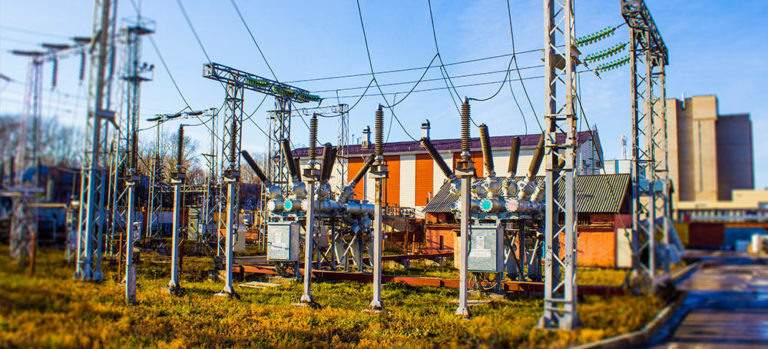

ПС Бердская

ПС Бердская Восточные электрические сети - филиал ОАО "РЭС"

На подстанции «Бердская» терминалы БЗП-02 установлены в ЗРУ-10 кВ. Отображение параметров сети, настройка терминалов и сигнализация осуществляются с помощью пультов управления, вынесенных на щит управления.

Реализация проекта по установке терминалов РЗА

Пульт управления установлен на дверце релейного отсека. Блок защиты БЗП-03 установлен внутри релейного отсека на поворотной раме.

Оперативный ток: постоянный

Функции релейной защиты:
— токовая отсечка (ТО)
— максимальная токовая защита (МТЗ) с функцией ускорения
— защита от замыканий на землю с действием на сигнал (ЗНЗ)
— логическая защита шин (ЛЗШ)
— защита от дуговых замыканий (ЗДЗ)

Функции автоматики:
— индивидуальная АЧР/ЧАПВ
— устройство резервирования при отказе выключателя (УРОВ)
— автоматическое повторное включение линии (АПВ)
— автоматический ввод резервного источника питания (АВР)
— возврат схемы в нормальный режим работы после АВР (ВНР)

Дополнительно:
— контроль целостности катушек включения/отключения выключателя
