ПС Гилево

ПС Гилево ОАО РЭС – «Черепановские электрические сети»

Основной задачей ОАО «РЭС»  является бесперебойная передача электрической энергии с наименьшими затратами и потерями по всей территории Новосибирской области. Мы, в свою очередь, делаем все возможное, чтобы помочь им в этом.

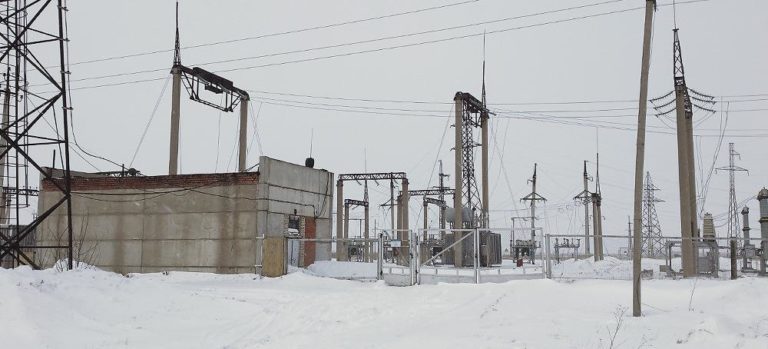

Подстанция 110/35/10 кВ Гилево принадлежит филиалу ОАО РЭС – «Черепановские электрические сети». Территориально подстанция установлена в селе Новолокти Искитимского района Новосибирской области и обеспечивает электричеством множество близлежащих населенных пунктов. Расположение подстанции в сельской местности в суровых климатических условиях  обуславливают повышенные требования к надежности используемого оборудования.

Устройства РЗиА интегрированы в существующие ячейки.

Комплексное решение по установке микропроцессорной РЗА

На КРУН-10 кВ реализовано комплексное решение с использованием устройств микропроцессорной релейной зашиты БЗП-02 производства компании ООО НПП «Микропроцессорные технологии». Особенностью данного объекта является использование большого количества общесекционных защит, таких как АВР, ЛЗШ, УРОВ, ЗДЗ, а также использование обратнозависимой характеристики срабатывания МТЗ отходящих линий.

Оперативный ток: выпрямленный.

Функции РЗА:

— Токовая отсечка (ТО);

— Максимальная токовая защита (МТЗ — III ступень);

— Защита от замыканий на землю (ЗНЗ) c действием на сигнал;

— Логическая защита шин (ЛЗШ);

— Защита от дуговых замыканий (ЗДЗ);

— УРОВ;

— АВР.

Регистрация всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, а также запись осциллограмм при срабатывании защит  позволяют восстановить всю последовательность действий устройств при аварийных режимах.
