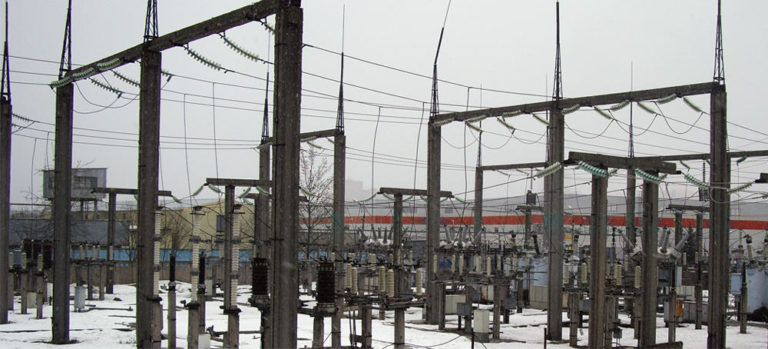

ПС Морозовская

ПС Морозовская ОАО РЭС - филиал ЧЭС

На подстанции установлены терминалы БЗП-03  в ЗРУ-10 кВ. Отображение параметров сети, настройка терминалов и сигнализация осуществляются с помощью пультов управления, вынесенных на щит управления.

Пульт управления установлен на дверце релейного отсека. Блок защиты БЗП-03 установлен внутри релейного отсека на поворотной раме.

Реализация проекта по устновке терминалов РЗА

Оперативный ток: постоянный

Функции релейной защиты:

— токовая отсечка (ТО)

— максимальная токовая защита (МТЗ) с функцией ускорения

— защита от замыканий на землю с действием на сигнал (ЗНЗ)

— логическая защита шин (ЛЗШ)

— селективная дуговая защита от дуговых замыканий (ЗДЗ)  с фотодиодными датчиками дуговой защиты ДДЗ-01  производства НПП “Микропроцессорные технологии”

Функции автоматики:

— индивидуальная АЧР/ЧАПВ

— устройство резервирования при отказе выключателя (УРОВ)

— автоматическое повторное включение линии (АПВ)

— автоматический ввод резервного источника питания (АВР)

— возврат схемы в нормальный режим работы после АВР (ВНР)

Дополнительно:

— контроль целостности катушек включения/отключения выключателя
