Распределительный пункт 6 кВ - ООО «Водоканал»

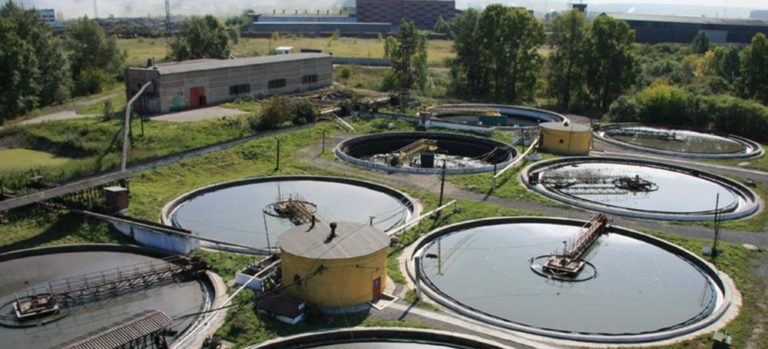

С 1930 года ведет отчет своей истории  централизованная система водоснабжения и водоотведения города Новокузнецк, которая сейчас переросло в современную компанию ООО «Водоканал». Компания ООО «Водоканал» имеет большой объем электрохозяйства, которое располагается на обширной территории, ООО «Водоканал» успешно обеспечивают электроснабжение в условиях ежегодно растущих требований как к надежности, так и к качеству электроэнергии, при этом решая проблему износа.

Решение по замене устаревших высоковольтных ячеек

Одним из проблемных объектов являлся распределительный пункт 6 кВ, обеспечивающий электропитанием насосную станцию Левобережного водозабора – один из важнейших элементов в водоснабжении города. В качестве решения был намечен план по реконструкции распределительного устройства. Совместной работой компаний ООО НПП «Микропроцессорные технологии» и ООО «Сибирский завод «Энергопром» было подготовлено решение по замене морально и физически устаревших высоковольтных ячеек распределительного устройства, на современные ячейки типа КСО-285, производства ООО «Сибирский завод «Энергопром», с микропроцессорными терминалами защиты БЗП-03 производства компании ООО НПП «Микропроцессорные технологии». В дальнейшем служба технической поддержки компании ООО НПП «Микропроцессорные технологии» осуществила помощь в пуско-наладочных работах и провела обучение по работе с блоками БЗП-03 для службы эксплуатации.

Блоки БЗП-03 на данном объекте выполняют следующие функции релейной защиты:

Индивидуальные защиты и автоматики:

— Токовая отсечка (МТЗ-I ступень);

— Максимальная токовая защита (МТЗ-II ступень);

— Защита от перегрузки с интегрально-зависимой выдержкой времени (МТЗ-III ступень);

— Защита от замыканий на землю с пуском по напряжению нулевой последовательности (ЗНЗ с пуском по );

— Защита от не симметрии фаз (ЗНФ);

— Защита минимального напряжения (ЗМН);

Общесекционные защиты и функции автоматики:

— Логическая защита шин блокирующего типа (ЛЗШ);

— Устройство резервирования отказа выключателя (УРОВ);

— Защита от дуговых замыканий (ЗДЗ) с использованием датчиков дуговой защиты ДДЗ-01;

— Автоматический ввод резерва (АВР);

Оперативное питание:

В проекте распределительного пункта было реализован особенный подход к оперативному питанию —  мы использовали переменный оперативный ток, что позволило значительно сократить бюджет проекта.

При близких коротких замыканиях и глубокой просадки напряжения оперативного питания, отключение выключателей осуществляется за счет отбора мощности от трансформаторов тока: питание устройств микропроцессорной релейной защиты и автоматики,  организовано с помощью блоков питания от токовых цепей типа БПТ-01 (производитель — НПП «Микропроцессорные технологии»), а работа привода вакуумного выключателя идет за счет отбора мощности от токовых цепей с помощью специального блока управления СМ-16-02.

Блоки защиты присоединений БЗП-03 контролируют выключатель, осуществляют регистрацию всех оперативных переключений, фиксируют изменения параметров и факт срабатывания защиты, при этом записывая осциллограммы.  Данные записи создают возможность наглядно посмотреть всю последовательность действий устройств при разборе аварийных ситуаций.
