РП-1

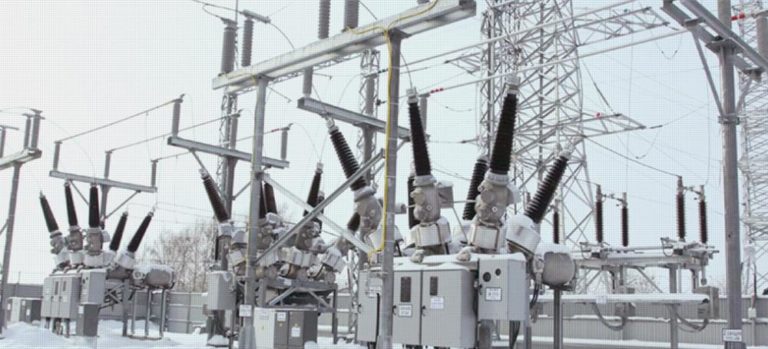

Распределительный пункт ПАО "ТРК"

Публичное акционерное общество «Томская распределительная компания» (входит в группу компаний «Россети») — региональная энергетическая компания, обеспечивающая передачу и распределение электроэнергии на всей территории региона. В компанию входят пять производственных отделений: «Центральные электрические сети», «Северные электрические сети», «Восточные электрические сети», расположенные в административных центрах региона, в состав которых включены 19 районов электрических сетей, в том числе и города Стрежевой, находящегося на крайнем северо-западе Томской области.

На данный момент завершена реконструкция распределительно пункта с заменой масляных выключателей на вакуумные выключатели, а также замена электромеханических устройств релейной защиты на микропроцессорные терминалы защиты БЗП-01 производства компании ООО НПП «Микропроцессорные технологии».

Реконструкция распределительного пункта

Одной из особенностью данного объекта является применение переменного оперативного тока, что существенно удешевляет проект. При близких коротких замыканиях и глубокой просадки напряжения оперативного питания, отключение выключателей осуществляется за счет отбора мощности от трансформаторов тока: питание устройств микропроцессорной релейной защиты и автоматики,  организовано с помощью блоков питания от токовых цепей типа ПИОН-Т производства компании ООО НПП «Микропроцессорные технологии», а работа привода вакуумного выключателя, также идет за счет отбора мощности от токовых цепей с помощью специального блока управления СМ-16-02;

Функции РЗА:

— токовая отсечка (МТЗ — I  ступень);

— максимальная токовая защита (МТЗ — II ступень);

— защита от замыканий на землю (ЗЗ) c действием на сигнал;

— автоматический ввод резерва (АВР).

Регистрация всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, а также запись осциллограмм при срабатывании защит позволяют восстановить всю последовательность действий устройств при аварийных режимах.
