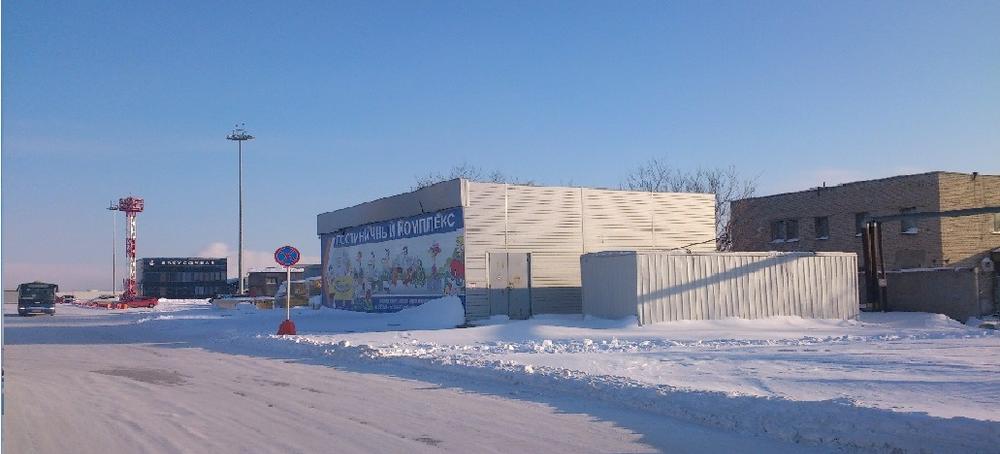

РП №4

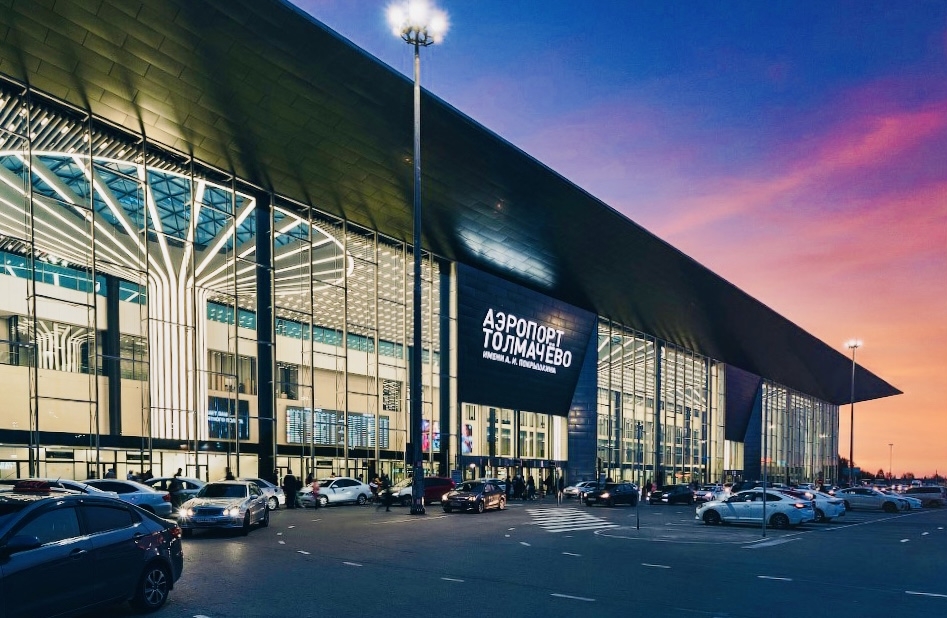

Международный аэропорт Толмачёво — аэропорт Новосибирска, узловой порт региональных и международных авиаперевозок. Толмачёво находится в городе Обь, в 17 км от центра Новосибирска. Летом 2014 года была проработана документация по замене морально и физически устаревших ячеек типа КСО распределительного пункта №4 с номинальным напряжением 10 кВ. Зимой 2014 года на данном распределительном пункте были проведены монтажные пуско-наладочные работы, в последних активное участие приняли сотрудник отдела технической поддержки ООО НПП «Микропроцессорные технологии». В качестве устройств релейной защиты были использованы микропроцессорные терминалы защиты БЗП-01 производства компании ООО НПП «Микропроцессорные технологии».

Блоки БЗП на данном объекте выполняют следующие функции релейной защиты:

— Токовая отсечка (МТЗ-I ступень);

— Максимальная токовая защита (МТЗ-II ступень);

— Защита от перегрузки (МТЗ-III ступень);

— Защита от замыканий на (ЗЗ);

— Функция внешнего отключения от газовой защиты трансформатора (Внешнее ОТКЛ 1,2).

— Автоматика повторного включения (АПВ);

— Логическая защита шин блокирующего типа (ЛЗШ);

Оперативное питание на данном объекте организованно на постоянном оперативном токе с использованием устройств бесперебойного питания типа APC SMART-UPS.

Блоки защиты присоединений БЗП-01 осуществляют управление выключателем, а также выполняет регистрацию всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, запись осциллограмм при срабатывании защит. Функция записи осциллограмм позволяет восстановить всю последовательность действий устройств при разборе аварийных режимов.
