РП-6 кВ, Улан-Удэ

РП-6 кВ - Улан-Удэнская ТЭЦ-1

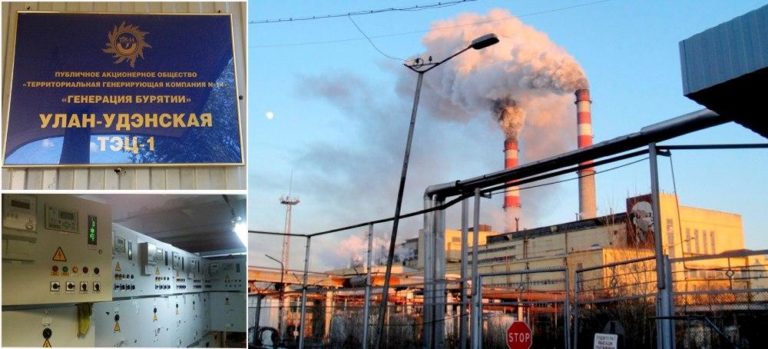

Улан-Удэнская ТЭЦ-1 — теплоэлектроцентраль Республики Бурятия, введенная в эксплуатацию в 1936 году. Принадлежит ОАО «ТГК-14». Это вторая по величине ТЭЦ в Забайкалье и одна из крупнейших в Республике Бурятия.

В ходе инвестиционной программы по замене морально устаревшего оборудования станции было принято решение по модернизации комплектного распределительного устройства КРУ-6,3 кВ «8Р», от которого осуществлялось электроснабжение собственных нужд станции.

Замена устаревшего оборудования

В ходе совместной работы компаний ООО «НПП Микропроцессорные технологии» и  «Сибэлтек» было разработано решение по замене морально и физически устаревших ячеек РП-6 кВ на современные ячейки КРУ типа К-129 производства ООО «НПО «Сибэлектрощит» с использованием микропроцессорных терминалов защиты серии БЗП производства ООО НПП «МТ».

Для организации защиты данного объекта были установлены устройства БЗП-03 совместно с блоками БРВ-01 на вводные и секционное присоединение, устройства БЗП-02 установлены на отходящие присоединения, а блоки БЗП-01 — в ячейках трансформатора напряжения.

Блоки БЗП на данном объекте выполняют следующие функции релейной защиты:

Индивидуальные защиты и автоматики:

• Токовая отсечка (МТЗ-I ступень);
• Максимальная токовая защита (МТЗ-II ступень);
• Защита от перегрузки (МТЗ-III ступень);
• Защита от замыканий на землю с пуском по напряжению нулевой последовательности (ЗНЗ с пуском по 3U_0);
• Две ступени автоматики частотной разгрузки (АЧР);
• Автоматика повторного включения (АПВ);
• Функция внешнего отключения от технологических защит;
• Функция разгрузки оборудования при перегрузки их по току.

Общесекционные защиты и автоматики:

• Логическая защита шин блокирующего типа (ЛЗШ);
• Защита от дуговых замыканий (ЗДЗ) с использованием фотодиодных датчиков дуговой защиты типа ДДЗ-01;
• Автоматический ввод резерва (АВР).

Функция записи осциллограмм позволяет восстановить всю последовательность действий устройств при разборе аварийных режимов.
