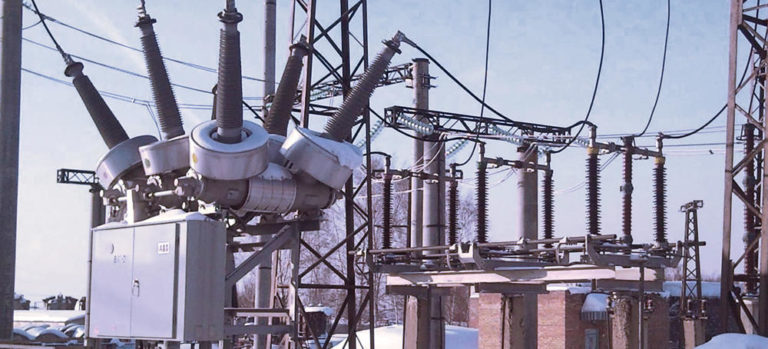

С «Ново–Михайловская»

ПС "Ново–Михайловская" ОАО РЭС - филиал "ЧЭС"

Подстанция 110/10 кВ «Ново–Михайловская» принадлежит филиалу ОАО РЭС – «Чулымские электрические сети». Основной задачей ОАО «РЭС»  является бесперебойная передача электрической энергии с наименьшими затратами и потерями по всей территории Новосибирской области. Мы, в свою очередь, делаем все возможное, чтобы помочь им в этом. Расположение подстанции в сельской местности и суровых климатических условиях  обуславливает повышенные требования к надежности используемого оборудования.

Устройства РЗиА интегрированы в существующие ячейки.

Установка микропроцессорной релейной защиты

На КРУН-10 кВ реализовано комплексное решение с использованием устройств микропроцессорной релейной зашиты БЗП-02 производства компании ООО НПП «Микропроцессорные технологии». Особенностью данного объекта является использование большого количества общесекционных защит, таких как АВР, ЛЗШ, УРОВ, ЗДЗ, а также использование обратнозависимой характеристики срабатывания МТЗ отходящих линий. Питание шинок общесекционных защит, при исчезновении опер. тока, обеспечивают блоки конденсаторных батарей БК-101.

Оперативный ток: выпрямленный.

Функции РЗА:

— Токовая отсечка (ТО);

— Максимальная токовая защита (МТЗ — III ступень);

— Защита от замыканий на землю (ЗНЗ) c действием на сигнал;

— Логическая защита шин (ЛЗШ);

— Защита от дуговых замыканий (ЗДЗ);

— Защита минимального напряжения (ЗМН);

— УРОВ;

— АВР.

Регистрация всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, а также запись осциллограмм при срабатывании защит  позволяют восстановить всю последовательность действий устройств, при аварийных режимах.
