ТП-4-1 и ТП-4-3

ТП-4-1 и ТП-4-3 ОАО «Саянмолоко»

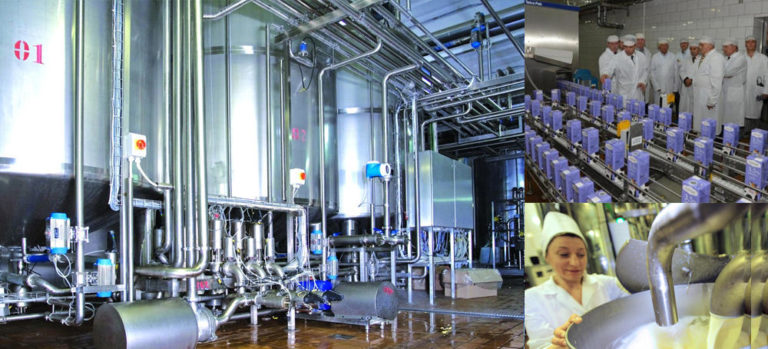

ОАО «Саянмолоко» — крупнейшее предприятие по производству и поставкам молочной продукции в республике Хакасии и соседних регионах. Молочные фермы расположены в самом экологически чистом районе Сибири – на юге Красноярского края.

Электроснабжение основного производственного центра осуществляется от нескольких распределительных пунктов (РП) и трансформаторных подстанций (ТП). На II квартал 2013 года была поставлена цель провести реконструкцию нескольких трансформаторных подстанций, а именно ТП-4-1 и ТП-4-3.

Замена устройств РЗА

При проработке документации, в части схем вторичной коммутации, было принято решение в качестве защиты объектов использовать терминалы микропроцессорной релейной защиты серий БЗП-02 и БЗП-01 производства компании ООО НПП «Микропроцессорные технологии». Устройства БЗП-02 были установлены на вводных присоединениях, а устройства БЗП-01 на отходящих присоединениях. Также была произведена замена устаревших маломасляных выключателей на современные вакуумные выключатели типа ВВ/TEL-10-20/1000 производства компании ЗАО «ГК «Таврида Электрик».

Питание схемы вторичной коммутации организована на переменном оперативном токе. Источником питания оперативных цепей в нормальном режиме работы являются трансформаторы собственных нужд. При близком коротком замыкании и глубокой просадке напряжения питание микропроцессорного устройства релейной защиты и автоматики организовано за счет отбора мощности от трансформаторов тока с помощью блоков питания от токовых цепей типа БПТ-01 производства компании ООО НПП «Микропроцессорные технологии», работа привода вакуумного включателя в данном режиме организована также — за счет отбора мощности от токовых цепей с помощью специального блока управления БУ/TEL-12-03А.

Блоки БЗП в данном проектном решении выполняет следующие функции релейной защиты:

— Токовая отсечка (МТЗ-I ступень);

— Токовая отсечка с выдержкой времени (МТЗ-II ступень);

— Максимальная токовая защита (МТЗ — III ступень);

— Защита от замыканий на землю (ЗНЗ) c действием на сигнал или отключение.

Блоки защиты присоединений БЗП осуществляет управление выключателем, а также выполняет регистрацию всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, запись осциллограмм при срабатывании защит. Функция записи осциллограмм позволяет восстановить всю последовательность действий устройств при разборе аварийных режимах.
