Технология Optoflex создана российскими инженерами.

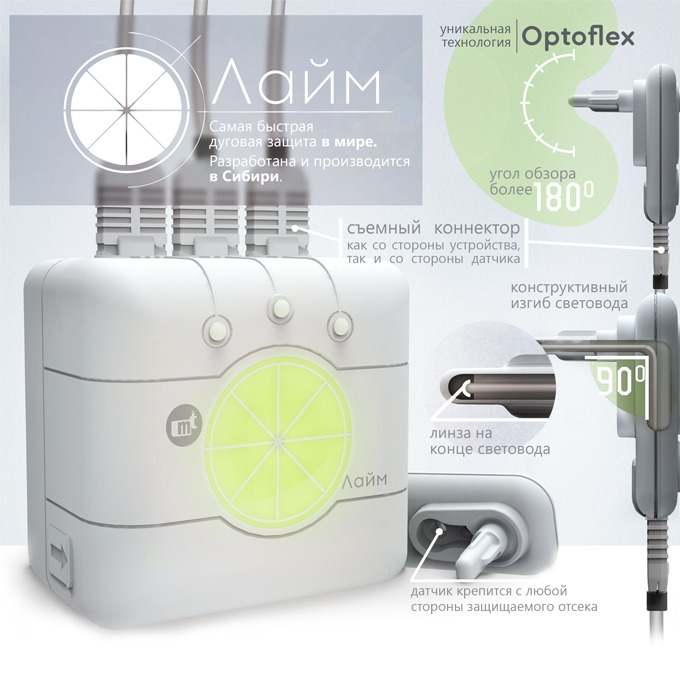

К одному «Лайм» может быть подключено до трех волоконно-оптических датчиков дугового замыкания (ВОД). При разработке ВОД создана технология Optoflex, обеспечивающая следующие возможности для эксплуатирующей организации:
- торец оптоволокна проходит обработку на высокоточном оборудовании компании, в результате кончик оптоволокна внутри корпуса ВОД и является линзой. С учетом конструкции световода внутри датчика, угол обзора ВОД составляет более 180 градусов (лучший показатель по сравнению с обычными датчиками);
- конструктивный изгиб ВОД составляет 90О, что позволяет свести к минимуму поломки оптических линий связи при монтаже и эксплуатации, а также отказаться от дополнительных кронштейнов-креплений;
- непрерывный контроль целостности всего оптоэлектронного тракта с контролем спектрального состава тестового сигнала.
Удобное оптоволокно
При изготовлении изделия используется оптоволокно типа PlasticOpticFiber (POF) с сердечником на основе полиметилметакрилата, что допускает монтаж ВОД при отрицательных температурах, чего нельзя сказать об обычных дуговых защитах. Применяемый тип POF допускает изгибы радиусом 45мм, что сводит к минимуму такой недостаток в обычных дуговых защитах, как ломкость волоконно-оптического тракта, а, с учетом технологии Optoflex, практически полностью исключает.
Особенности комплексной диагностики целостности ВОД

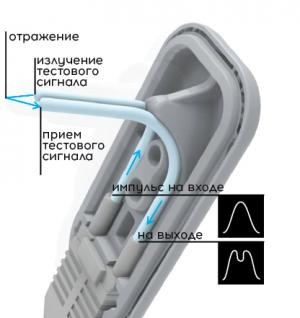

 | Инженеры компании НПП «Микропроцессорные технологии» при разработке системы диагностики учли зависимость пропускной способности POF от длины волны источника сигнала. В результате становится возможным диагностировать исправное состояние волоконно-оптического тракта не только по величине тестового сигнала, но и по выходной форме его импульса, зависящей от физической характеристики оптоволокна. Данный подход является перспективным, так как позволяет исключать ошибочные действия алгоритма дуговой защиты при повреждении фотоприемника (пробой). |
Ведь в этой ситуации тестовый сигнал контроля целостности оптоэлектронного тракта может либо быть равным нулю, либо соответствовать открытому состоянию фототранзистора, что сопоставимо с его поведением при реальном КЗ на подстанции. Использование контроля не только уровня тестового сигнала при проверке исправности ВОД, но и его спектрального состава – позволит Заказчикам иметь действительно полную диагностику всего волоконно-электрического тракта.
